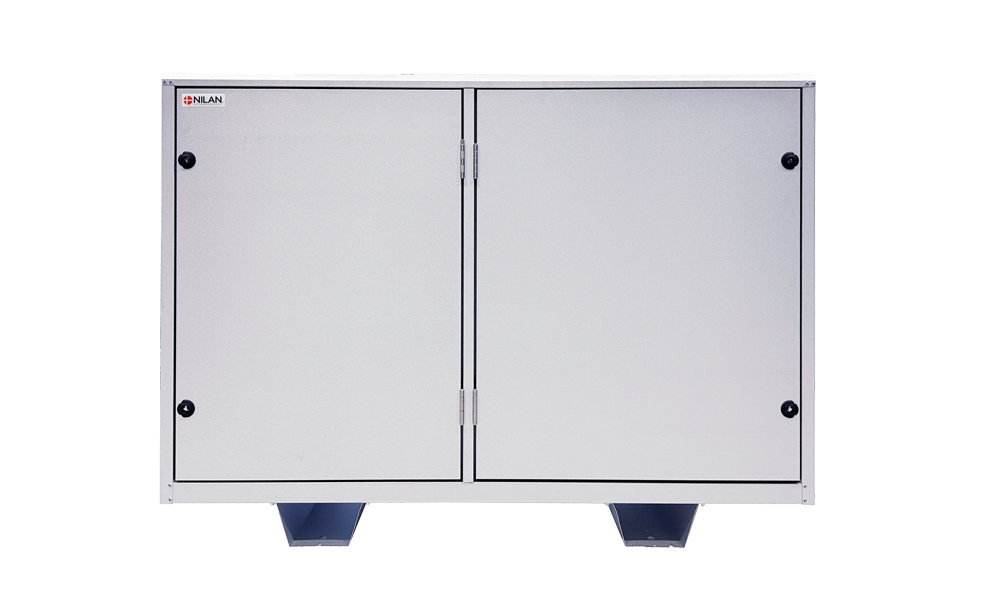

VR 120

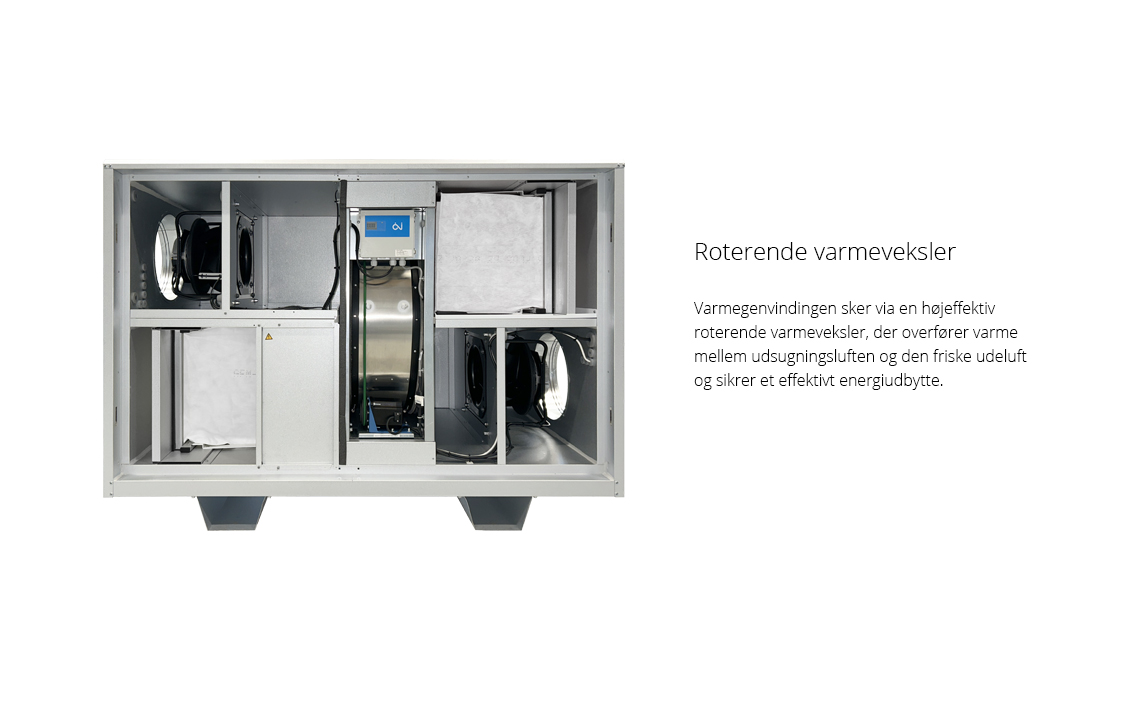

VR 120 er et ventilasjonsaggregat utviklet for sentral ventilasjon av bygg. Aggregatet er utstyrt med roterende varmeveksler som sikrer stabil, passiv varmegjenvinning med høy virkningsgrad og bidrar til et behagelig inneklima året rundt. Serien gir også mulighet for frikjøling, slik at både komfort og energieffektivitet ivaretas i daglig drift.

VR 120 egner seg godt for installasjon i skoler, kontorer, møterom og andre næringslokaler der det stilles høye krav til komfort, energieffektivitet og driftssikkerhet.

VR-seriens konstruksjon med selvbærende ramme og 50 mm isolasjon gir et robust og kompakt aggregat som er enkelt å plassere i tekniske rom med begrenset plass. Fleksibel plassering av kanaltilkoblinger og universelle tilkoblingsmuligheter gjør installasjonen enkel å tilpasse bygget.

VR 120 er konstruert med fokus på enkel installasjon og god tilgjengelighet for service.


Luftmengde (se prosjekteringsdata for SEL/SFP verdi)

Min : 0 m3/h
Max : 1950 m3/h
Dimensjoner (B x D x H), ekskl. sokkel 1500 x 815 x 975 mm
Vekt 215 kg
Kabinettmateriale Aluzink stålplate
Maks. effektforbruk 1,0 kW
Forsyningsspenning 1 x 230 V + N, 50 Hz
Maks. fasestrøm 1 x 10 A
Filterklasse Standard posefilter ISO ePM10 60 % (M5) avtrekk og ISO ePM1 50 % (F7) tilluft
Kanaltilkoblinger Ø 315 mm
Tetthetsklasse DS/EN 1886 L2



Varmeeffekt (kondenserende veksler)

Luftmengde 1200 m³/h
Utetemperatur –7 °C / 72 % RF
Avtrekkstemperatur 20 °C / 38 % RF
Roterende varmeveksler 10,68 kW

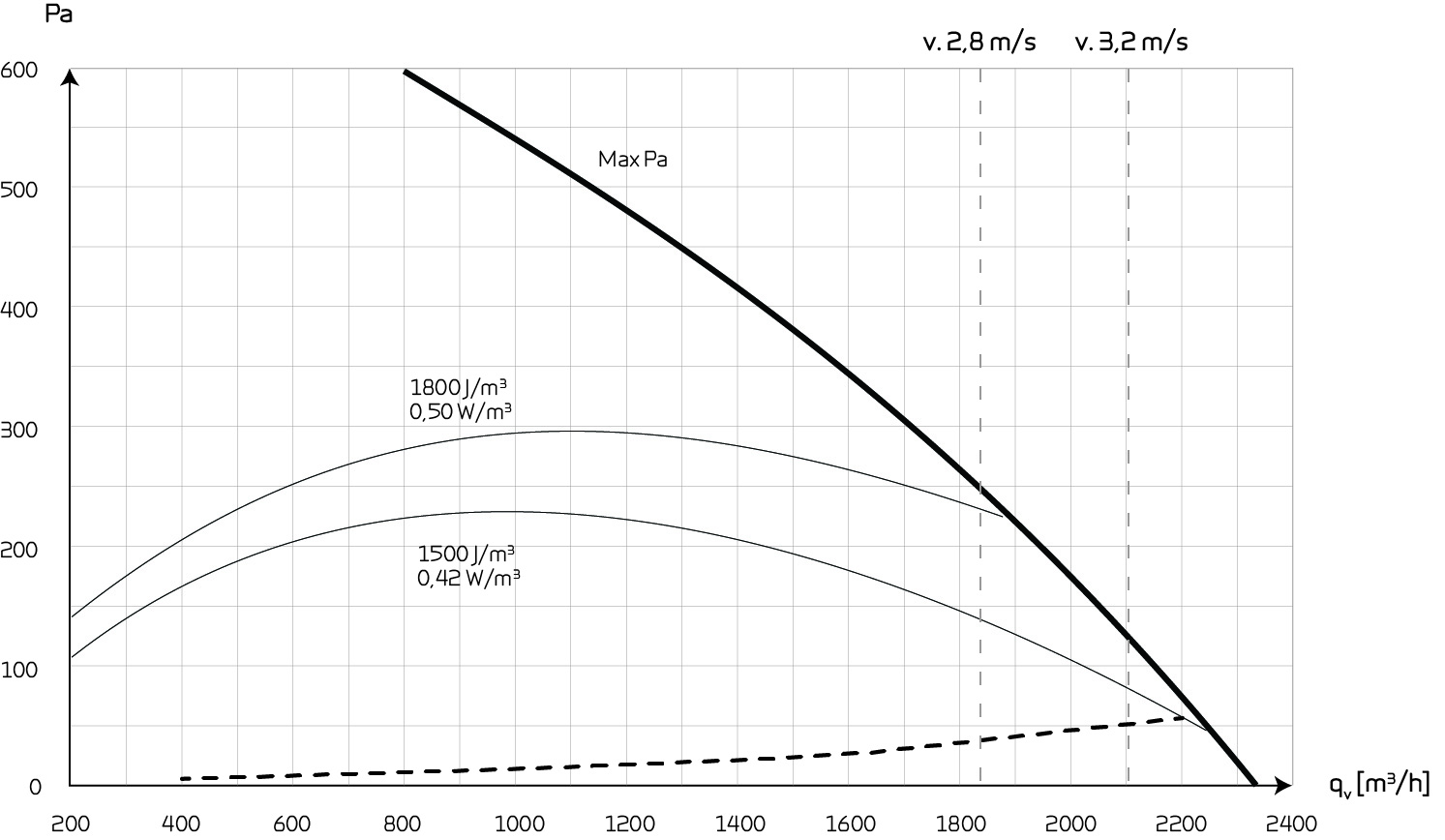

Kapasitet (kondensasjonsveksler)

Prosjekteringsdata er beregnet på grunnlag av en kondensasjonsveksler.

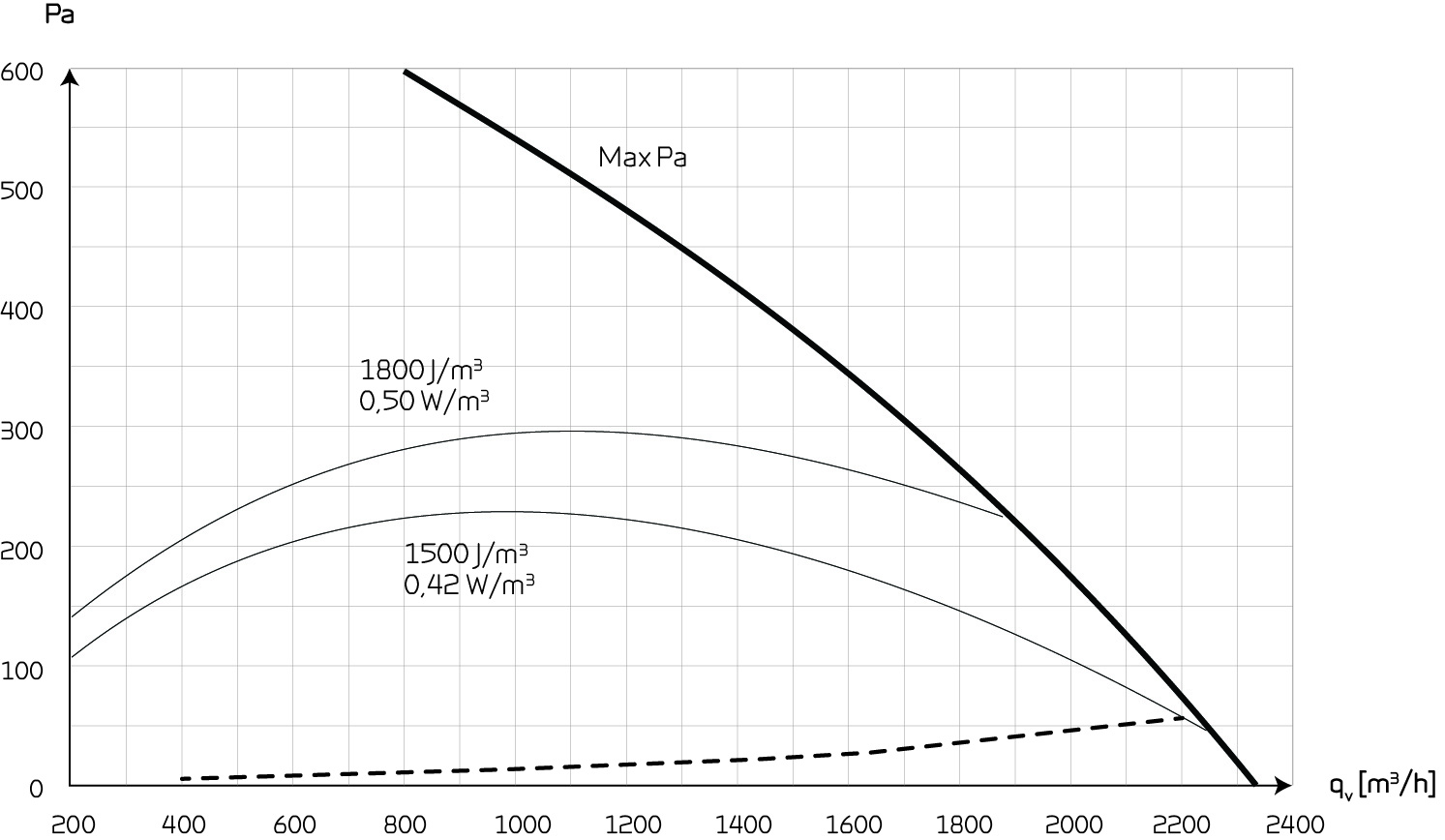

Max Pa kapasitet af standardaggregat, Pt ext som funksjon av qv med hensyn til SFP-Verdiene.

SFP-verdier iht. EN 13053 er for standardaggregat med ISO ePM10 >60% (M5) og ISO ePM1 50% (F7) filtre og uten varmebatteri.

* Lufthastighet over fordamperoverflaten måles ved meter per sekund.

OBS! SFP-verdiene måles og oppgis som en totalverdi for begge viftene.

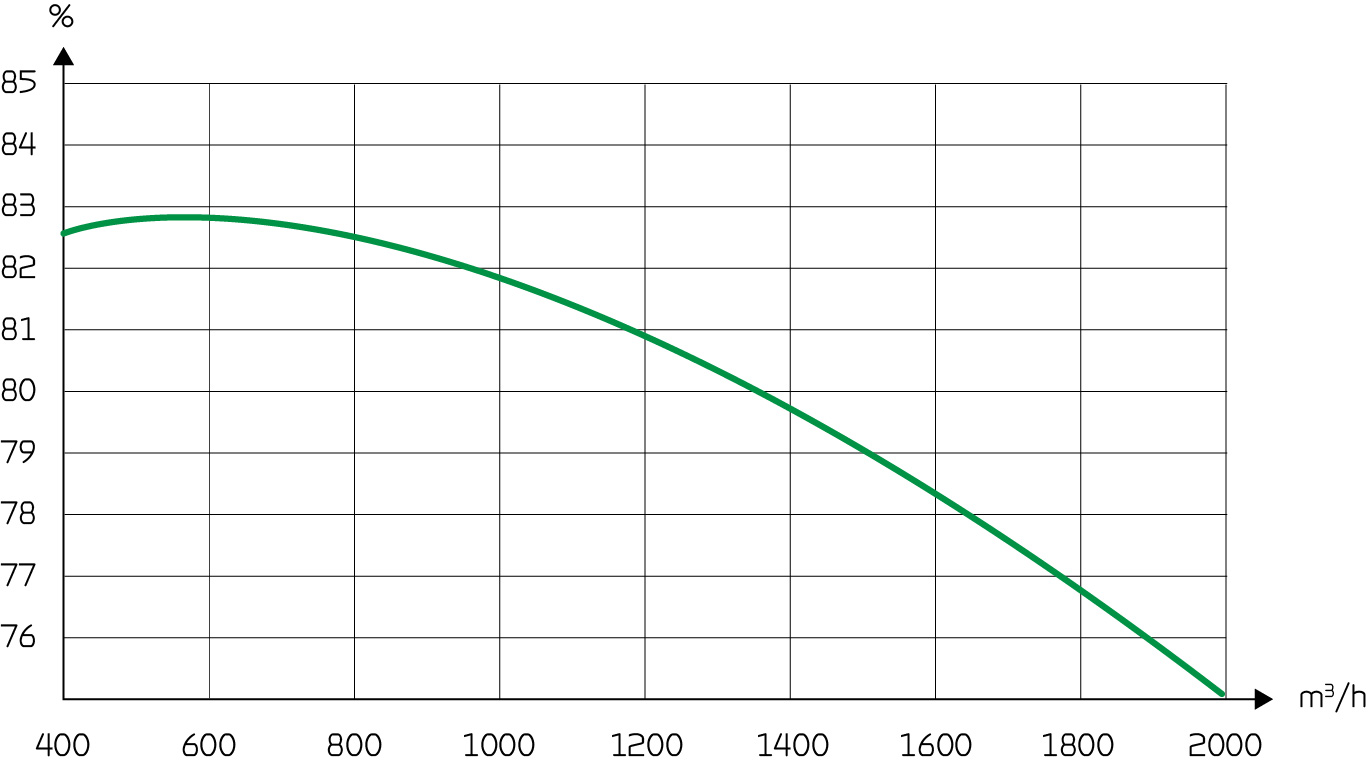

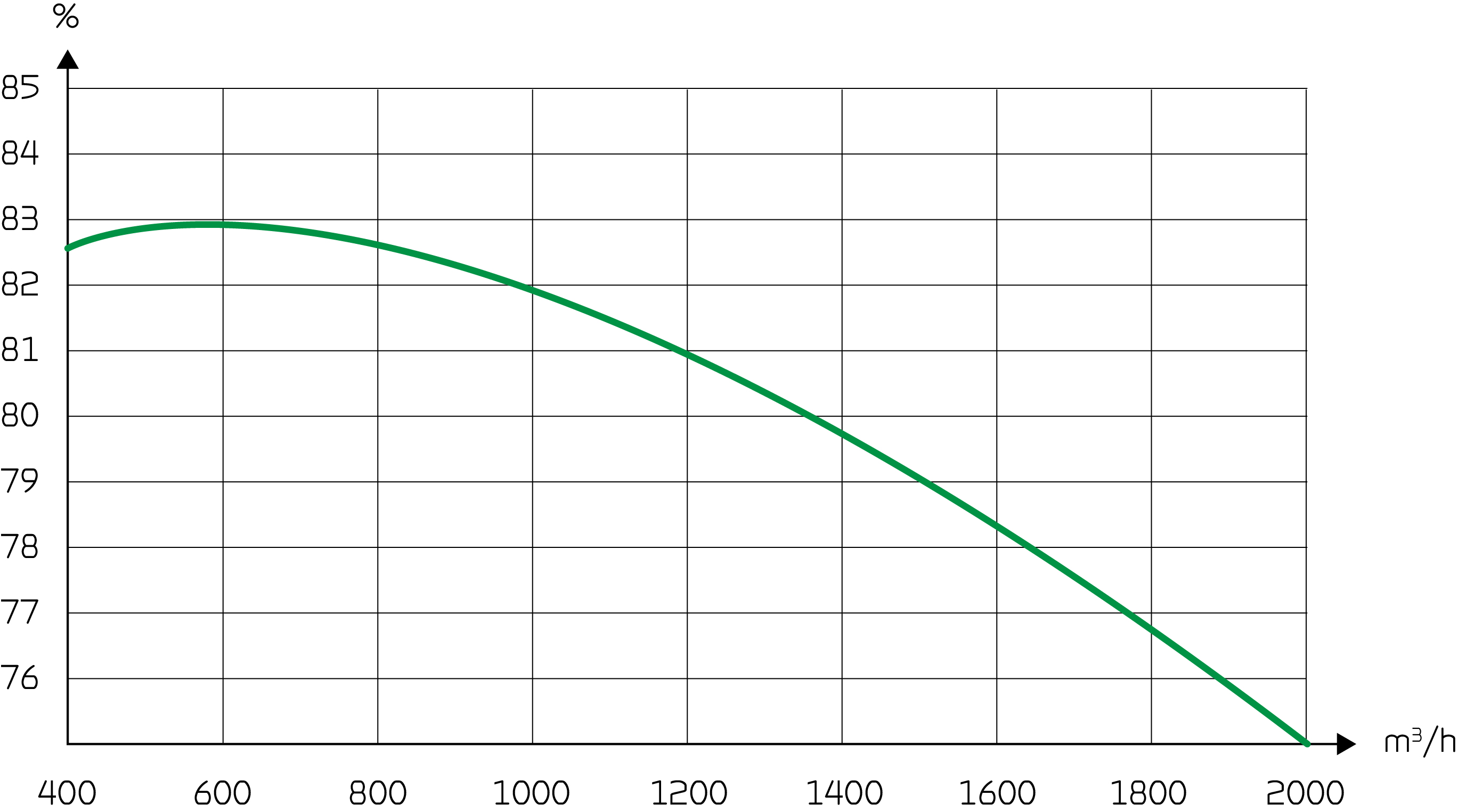

Temperaturvirkningsgrad

Temperaturvirkningsgrad for roterende varmevekslere i henhold til EN308 (tørr).

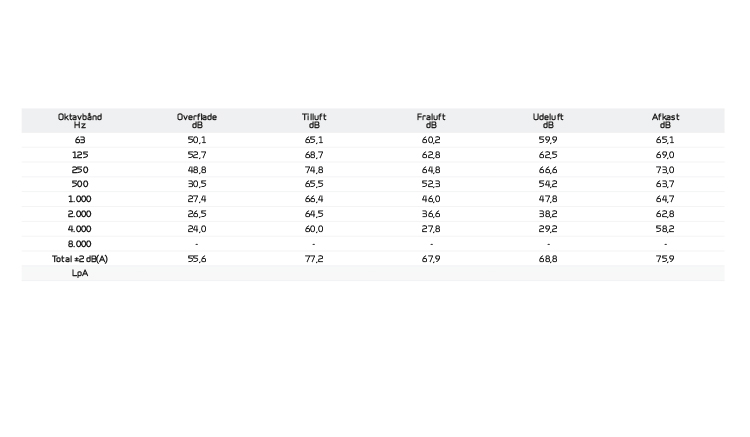

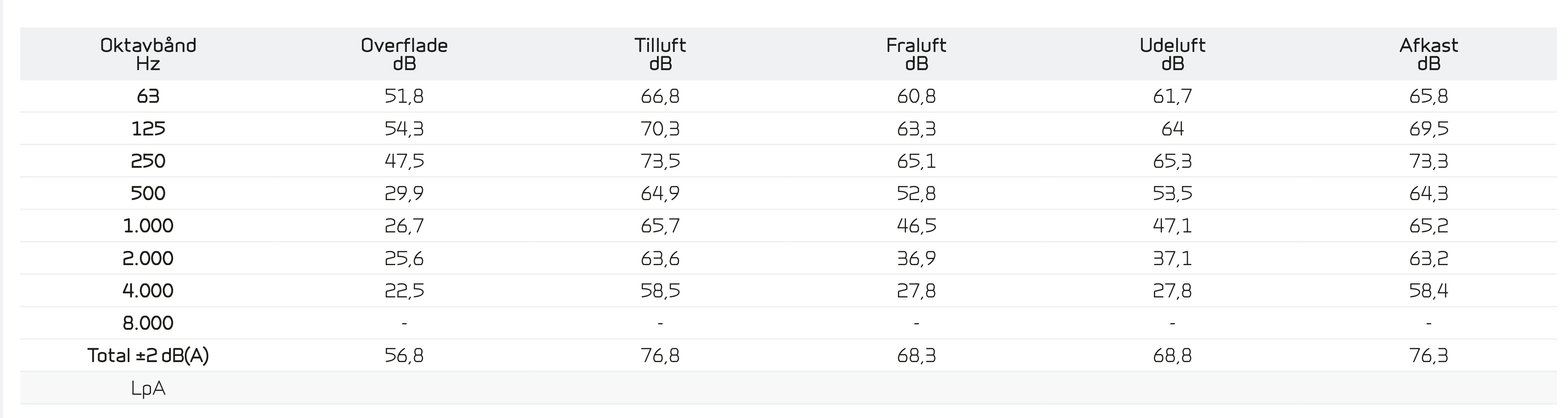

Lyddata

Lyddata er for qv = 1200 m3/h og Pt ext = 200 Pa i henhold til EN 9614-2 for overflate og EN 5136 for kanaler.

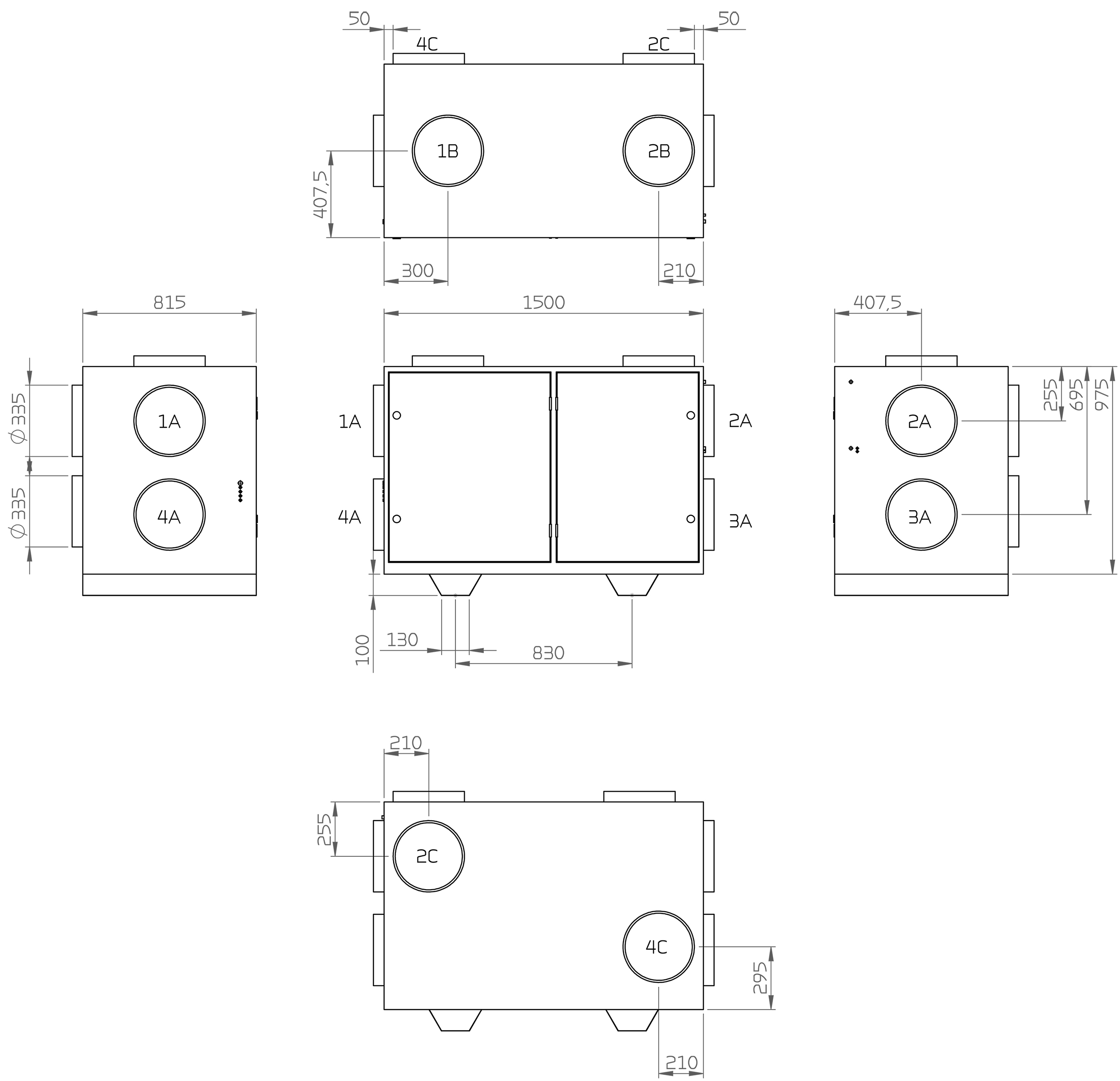

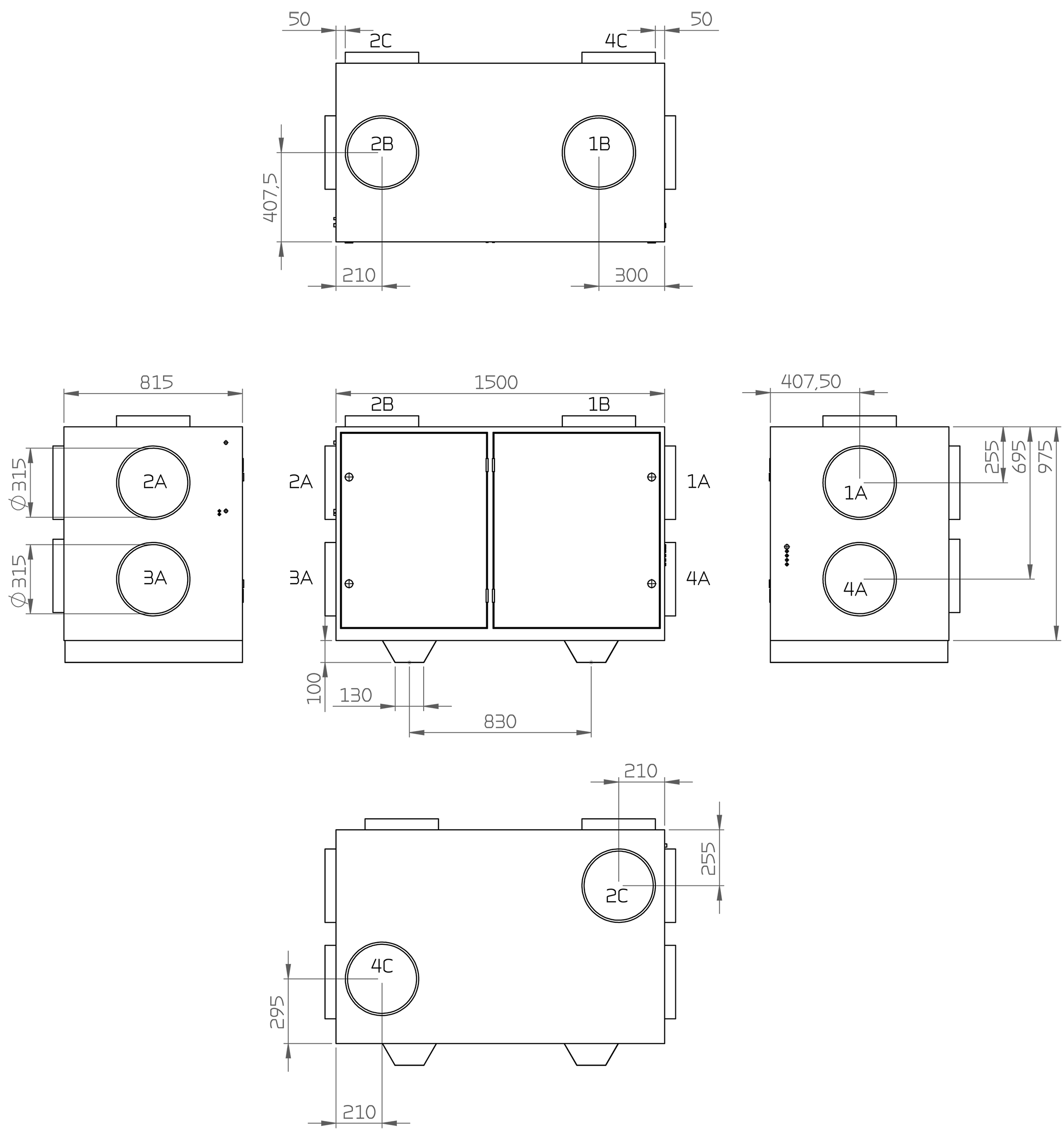

Målskisse for VR 120 (tilluft venstre side):

Alle mål er vist i mm.

1: Uteluft
2: Tilluft
3: Avtrekk
4: Avkastluft

A: Gavlplassering
B: Topp plassering
C: Plassering på baksiden


Målskisse for VR 120 (tilluft høyre side):



Alle mål er vist i mm.

1: Uteluft
2: Tilluft
3: Avtrekk
4: Avkastluft

A: Gavlplassering
B: Topp plassering
C: Plassering på baksiden

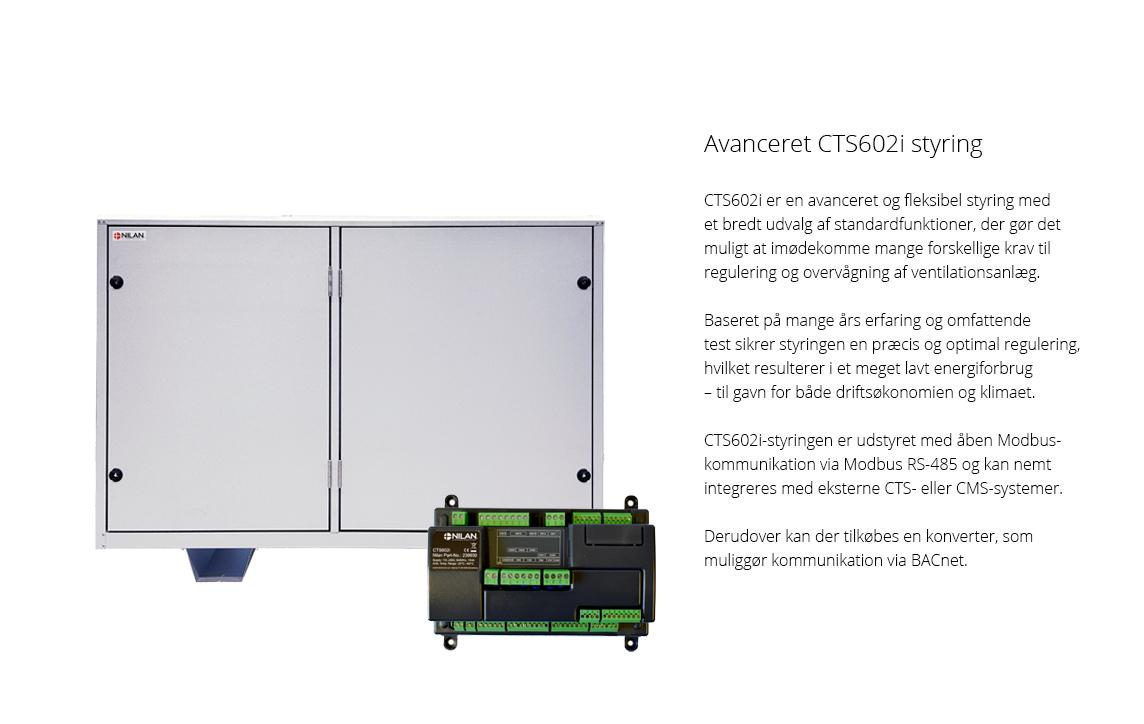

CTS602i – avansert styring for næringsanlegg
CTS602i er et avansert styringssystem for næringsaggregater med omfattende innstillingsmuligheter. Styringen leveres med fabrikkinnstillinger som enkelt kan tilpasses ønsket drift og behov. Dette sikrer stabil og effektiv drift samt optimal utnyttelse av aggregatet.
HMI touchpanel gir god oversikt over aktuell drift og har en intuitiv menystruktur som er enkel å bruke både for sluttbruker og installatør.

Ekstern kommunikasjon
CTS602i støtter åpen Modbus RS485-kommunikasjon, noe som gjør det enkelt å integrere aggregatet i overordnede SD-/CTS-anlegg.

Funksjonsoversikt   +Standard
-Tilbehør
Alarmer Beskrivelse av feil ved alarmer. Alarmlogg med de 16 siste alarmene +
Felles alarmutgang CTS602-styringen har et utgangssignal som aktiveres ved alarm og kan for eksempel kobles til ekstern automasjon
Filtervakt  Tidsstyrt filteralarm som kan stilles inn på 30/90/180/360 dager +
Datavisning En oversikt over aktuell drift, for eksempel temperaturer, viftehastighet osv. +
Ukeprogram CTS602-styringen er utstyrt med 3 ukeprogrammer som kan stilles inn individuelt (fabrikkinnstilling av) +
Fuktstyring  Gir mulighet for høyere eller lavere ventilasjon ved høy/lav luftfuktighet -
Luftkvalitet  Gir mulighet for å justere ventilasjonen etter luftens CO₂-nivå -
Vinter lav Forebygger lav luftfuktighet i bygningen ved å aktivere lav ventilasjon ved lave utetemperaturer +
Temperaturregulering Mulighet for å styre aggregatets drift avhengig av romtemperaturen +
Sommer-/vinterdrift Aggregatet kan stilles inn for sommer- og vinterdrift
Språk Det kan velges mellom mer enn 10 språk i betjeningspanelet +
Brukernivåer Menyen i betjeningspanelet er delt inn i 3 brukernivåer: Bruker/Installatør/Fabrikk +
Brukervalg 1 Gir mulighet for å overstyre driftstilstanden via et eksternt potensialfritt signal +
EL-ettervarme Med et elektrisk ettervarmebatteri kan tilluftstemperaturen styres, og aggregatet kan bidra til oppvarming av bygningen -
Vannettervarme Med et vannbasert ettervarmebatteri kan tilluftstemperaturen styres, og aggregatet kan bidra til oppvarming av bygningen -
Frostsikring For å beskytte et eventuelt vannbasert ettervarmebatteri mot frostsprengning, stoppes aggregatet og gir alarm dersom vanntemperaturen i ettervarmebatteriet blir for lav -
Luftskifte Trinnløs innstilling av fire ventilasjonstrinn. Tilluft og avtrekksluft kan stilles inn individuelt +
Rom lav Sikkerhetsfunksjon: Hvis bygningens varmesystem svikter, stopper ventilasjonsaggregatet slik at det ikke bidrar til å kjøle bygningen ytterligere ned +
Ekstern brannautomatikk Ventilasjonsaggregatet kan kobles til ekstern brannautomatikk eller branntermostat som gir signal om aggregatet skal stoppe eller kan fortsette å gå +
Integrert brannautomatikk Ventilasjonsaggregatet kan leveres med integrert brannautomatikk som kan styre brann- og røyksjeld -
Konstanttrykkregulering Det er mulig å installere konstanttrykksregulering på både avtrekks- og tilluftssiden -
Forsinket oppstart Mulighet for forsinket oppstart av viftene, for eksempel hvis det er tilkoblet stengespjeld +
Gjenopprett inntillinger Det er mulig å lagre gjeldende innstillinger og senere laste dem inn igjen, for eksempel hvis brukeren har endret innstillingene på aggregatet. Det er også mulig å reinstallere fabrikkinnstillingene +
Manuell drift Det er mulig å teste ulike funksjoner manuelt +
Modbus  Det er mulig å stille inn aggregatets Modbus-adresse. Fabrikkinnstilling er 30 +
Datalogg Det er mulig å logge aggregatets driftsdata hvert 1–120 minutt. Alarmer logges når de oppstår +
Betjeningspanel På forsiden av betjeningspanelet vises aggregatets aktuelle drift +

Ytterligere informasjon om alle funksjonene finnes i aggregatets programvare- og monteringsveiledning.
