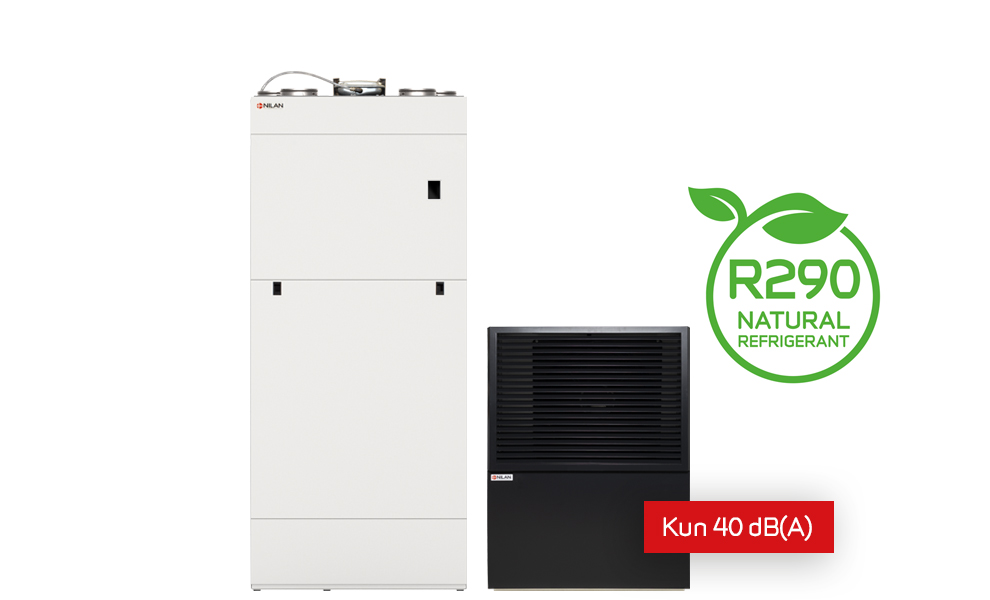

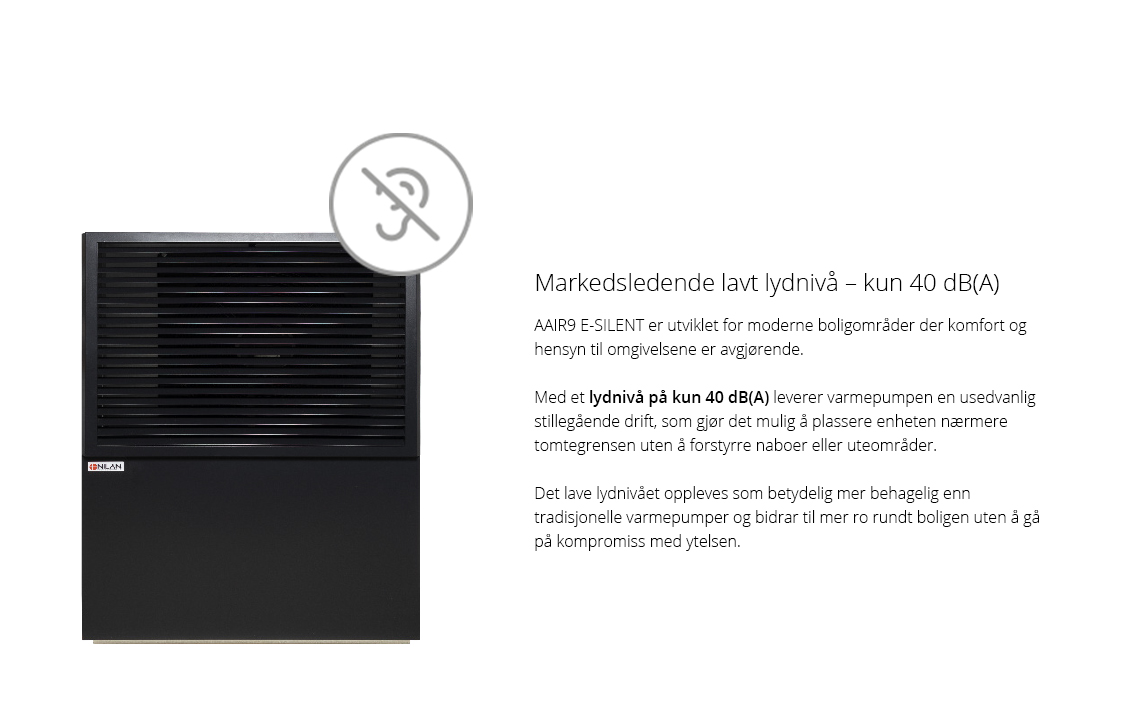

Compact P2 AIR9 E-Silent

Compact P2 AIR E-SILENT er en kompakt og komplett energiløsning for ventilasjon, varmegjenvinning, boligoppvarming, kjøling og varmt tappevann. Løsningen kombinerer ventilasjonsaggregatet Compact P2 AIR med den ekstremt stillegående AIR9 E-SILENT luft/vann-varmepumpen og samler alle boligens tekniske funksjoner i én energieffektiv løsning.

Anlegget krever kun 0,56 m² plass og er godt egnet for eneboliger og rekkehus med et ventilasjonsbehov på opptil 425 m³/h.

Compact P2 AIR sørger for ventilasjon med effektiv varmegjenvinning, varmt tappevann og intelligent styring av hele løsningen, mens AIR9 E-SILENT leverer energieffektiv oppvarming. På varme sommerdager kan AIR9 E-SILENT forbli avslått, mens ventilasjonsdelen fortsatt sikrer et behagelig inneklima med lavt energiforbruk.

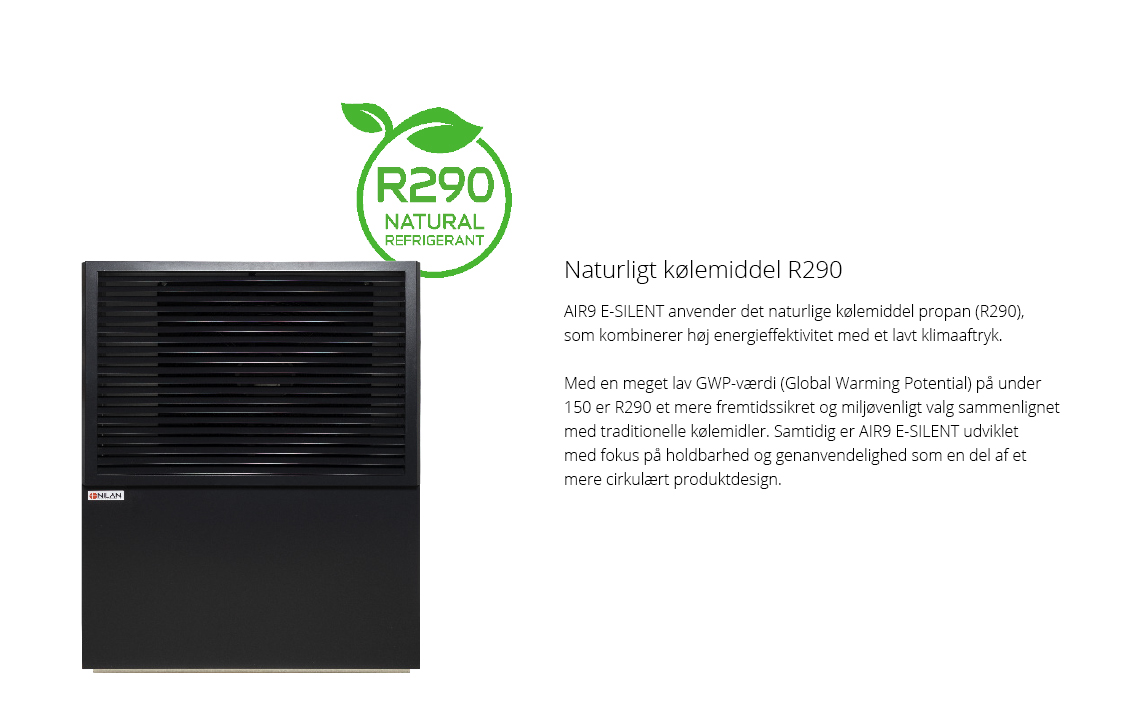

AIR9 E-SILENT benytter det naturlige kuldemediet propan (R290) og har et lydnivå på kun 40 dB(A), noe som gjør den til en av markedets mest stillegående løsninger. Det lave lydnivået gir større frihet ved plassering av utedelen nærmere tomtegrensen uten å forstyrre omgivelsene.

Den høye energieffektiviteten sikrer økonomisk drift, hvor varmepumpen under normale forhold kan levere mer enn fem ganger så mye varmeenergi som den bruker i strøm. Samtidig bidrar den høye varmegjenvinningsgraden til et lavt samlet energiforbruk.

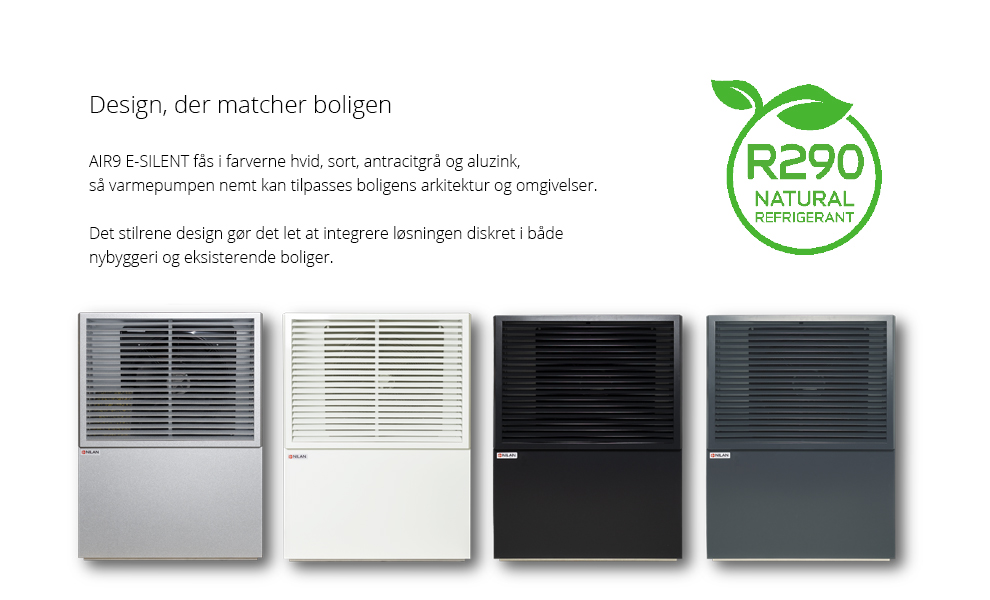

AIR9 E-SILENT leveres i fargene hvit, svart, antrasittgrå og aluzink, slik at løsningen enkelt kan tilpasses boligens arkitektur.


Luftmengde (se prosjekteringsdata for SEL/SFP verdi)

Min : 100 m3/h
Max : 425 m3/h

Husets "hjerte og lunger"

Compact P2 AIR er et utradisjonelt ventilasjonsaggregat som, i motsetning til tradisjonelle ventilasjonsløsninger, gjenvinner opptil 95 % av energien i avtrekksluften via en høyeffektiv motstrømsvarmeveksler. Den resterende energien utnyttes av den innebygde varmepumpen til produksjon av varmt tappevann.

Sammen med den eksterne AIR9 luft/vann-varmepumpen utgjør Compact P2 AIR en komplett løsning for ventilasjon, varmegjenvinning, varmt tappevann og boligoppvarming. Compact P2 AIR inneholder de nødvendige hydrauliske komponentene, inkludert buffertank og styring, som sikrer et effektivt samspill med varmepumpen for oppvarming via gulvvarme eller lavtemperaturradiatorer.

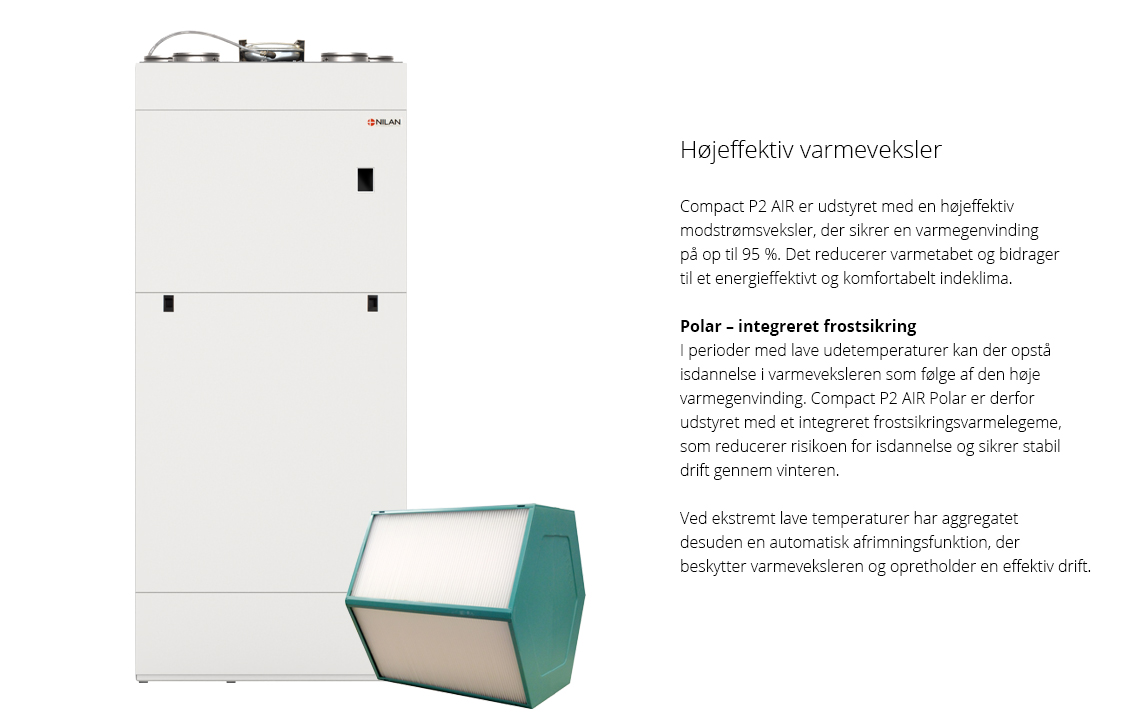

Passiv varmegjenvinning

Compact P2 AIR gjenvinner varmen i avtrekksluften via en høyeffektiv motstrømsvarmeveksler med en temperaturvirkningsgrad på opptil 95 %. Den friske uteluften varmes opp av den varme avtrekksluften, noe som sikrer et sunt inneklima med minimalt varmetap og lavere energiforbruk.

Ved lave utetemperaturer kan det oppstå isdannelse i varmeveksleren som følge av den høye varmegjenvinningen. Aggregatet er derfor utstyrt med en intelligent avrimingsfunksjon som automatisk sikrer stabil drift.

Compact P2 AIR kan også leveres som Polar-modell med innebygd frostbeskyttet forvarmeelement. Dette reduserer risikoen for isdannelse og sikrer høy varmegjenvinning selv på kalde vinterdager.

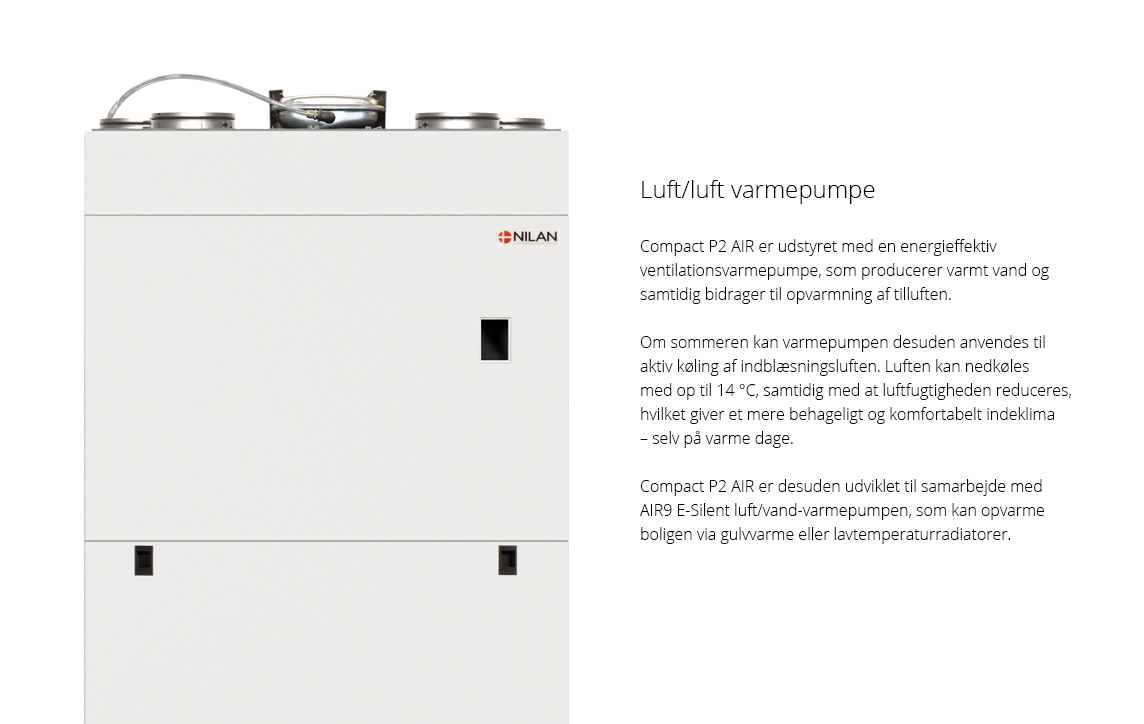

Passiv og aktiv varmegjenvinning

Når den integrerte varmepumpen ikke produserer varmt tappevann, kan den i stedet brukes til ettervarming av tilluften og dermed bidra til oppvarming av boligen.

Funksjonen aktiveres automatisk dersom ønsket inne- eller tilluftstemperatur ikke er oppnådd. Dette gir ekstra komfort og en mer stabil temperatur i boligen.

Når varmepumpen varmer opp tilluften, overføres samtidig en del av energien til varmtvannsberederen. Derfor kan temperaturen på det varme tappevannet midlertidig overstige den innstilte verdien.

Varmt tappevann

Energien som fortsatt er til stede i avtrekksluften etter varmegjenvinningen, utnyttes av den integrerte varmepumpen til produksjon av varmt tappevann.

Som standard er Compact P2 AIR utstyrt med en programvarebasert skåldebeskyttelse på 60 °C. Ved større behov for varmt tappevann anbefales det å installere en fysisk skåldebeskyttelse, slik at temperaturen i varmtvannsberederen kan heves ytterligere.

Compact P2 AIR kan leveres med innebygd solspiral i varmtvannsberederen. Dette gjør det mulig å supplere oppvarmingen med eksterne energikilder som for eksempel solvarme, fjernvarme eller AIR luft/vann-varmepumpen.

Beskyttelse mot legionella
Compact P2 AIR har en integrert funksjon for forebygging av legionellabakterier, som kan aktiveres manuelt eller automatisk for å sikre høy hygiene og driftssikkerhet.

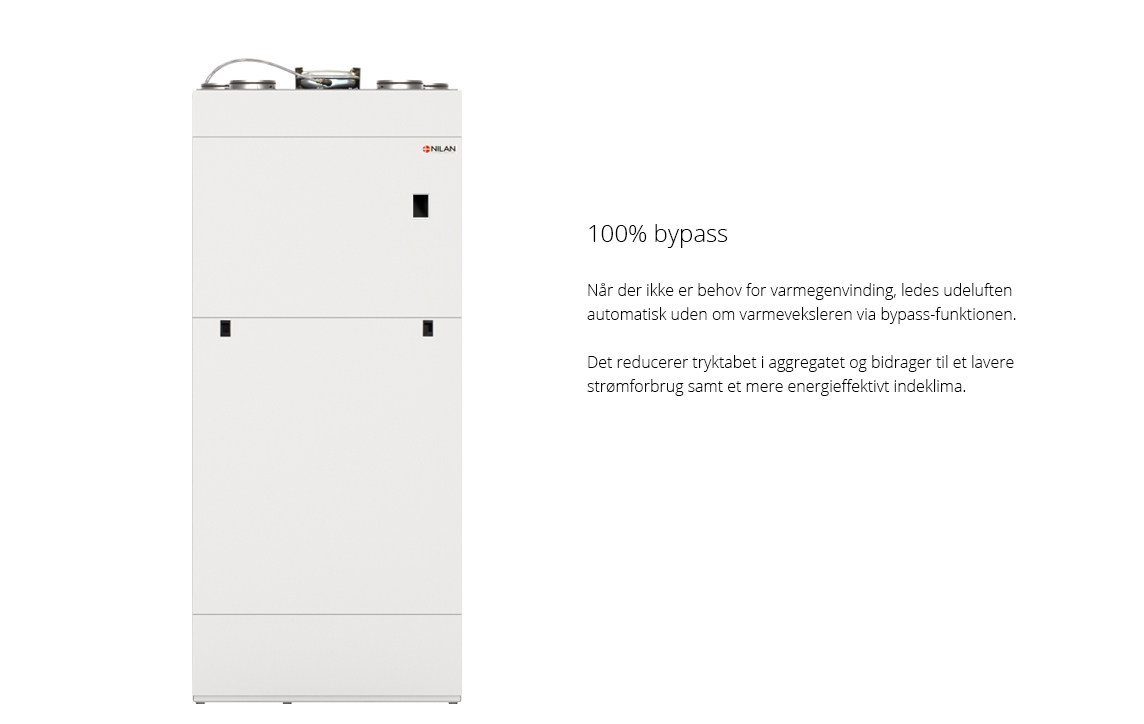

100 % bypass-funksjon

På varme dager kan Compact P2 AIR automatisk bidra til å senke temperaturen i boligen.

Når utetemperaturen overstiger 14 °C, aktiveres sommerdrift, og aggregatet vil forsøke å kjøle boligen dersom innetemperaturen overstiger de ønskede verdiene.

Er uteluften kjøligere enn inneluften, åpner bypass-funksjonen automatisk og leder luften utenom varmeveksleren. Dermed tilføres boligen kjøligere friskluft uten oppvarming.

Hvis uteluften derimot er varmere enn inneluften, føres luften gjennom varmeveksleren, hvor den kjøligere avtrekksluften brukes til å kjøle ned tilluften. Dette kalles kjølegjenvinning og bidrar til et mer behagelig inneklima.

Når ventilasjonsdelen er i kjøledrift, stoppes AIR luft/vann-varmepumpen automatisk for å unngå at systemene motarbeider hverandre. Det er imidlertid mulig å aktivere motsatt drift, slik at for eksempel gulvvarmen på badet fortsatt kan levere varme.

Aktiv kjøling

Den integrerte varmepumpen i ventilasjonsdelen er reversibel og kan derfor både varme opp og kjøle ned tilluften.

Når bypass-funksjonen ikke lenger er tilstrekkelig til å holde ønsket temperatur i boligen, kan aggregatet aktivere aktiv kjøling via varmepumpen.

Aktiv kjøling må aktiveres bevisst i styringen, da funksjonen bruker strøm. Energien går imidlertid ikke til spille, siden varmen fra kjølingen overføres til varmtvannsberederen og dermed utnyttes til produksjon av varmt tappevann.

Ved stort kjølebehov anbefales det å installere en fysisk skåldebeskyttelse, slik at temperaturen i varmtvannsberederen kan heves ytterligere.

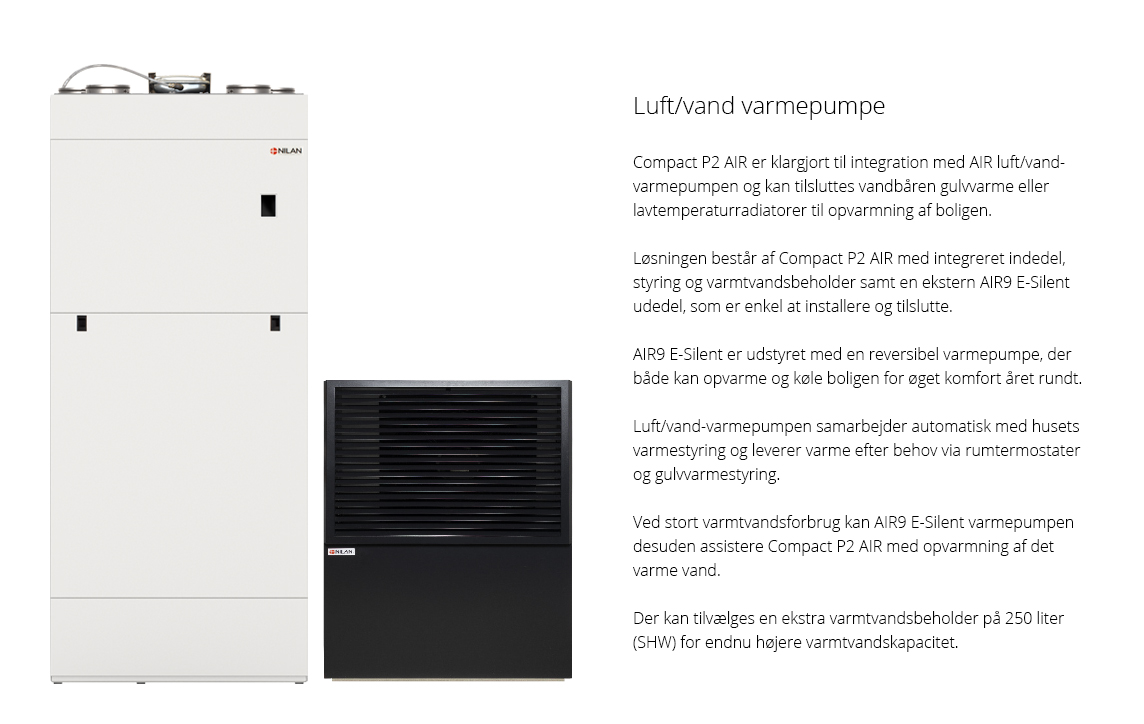

Luft/vann-varmepumpe

AIR luft/vann-varmepumpen leverer energieffektiv oppvarming til boligen via gulvvarme eller lavtemperaturradiatorer.

Varmepumpen samarbeider med husets varmestyring og regulerer automatisk varmeproduksjonen etter behov. Når romtermostatene registrerer behov for varme, sørger AIR varmepumpen for effektiv og komfortabel oppvarming av boligen.

Når ventilasjonsdelen er i kjøledrift, stoppes AIR luft/vann-varmepumpen automatisk for å unngå motstridende drift. Det er imidlertid mulig å tillate samtidig drift, slik at for eksempel gulvvarmen på badet fortsatt kan være aktiv under kjøledrift.

Varmt tappevann

AIR luft/vann-varmepumpen produserer ikke selv varmt tappevann, men kan assistere Compact P2 AIR ved stort forbruk av varmt vann.

Hvis Compact P2 AIR er utstyrt med solspiral, kan AIR varmepumpen bidra til oppvarming av varmtvannsberederen og dermed øke den samlede kapasiteten.

Det kan i tillegg velges en ekstra varmtvannsbereder på 250 liter (SHW), hvor AIR varmepumpen kan forvarme tappevannet før det ettervarmes i Compact P2 AIR. Dette gir ekstra høy komfort i boliger med stort behov for varmt tappevann.



Compact P2

Energieffektivitetsklasse varmtvannsproduksjon A
Forbruksprofil vannvarmer L (Large)
Varmtvannskapasitet 180 l
Dimensjoner (B x D x H) 900 x 610 x 2153 mm
Vekt 260 kg (inkl. AIR9 bufferbeholder)
Pladetype i kabinett Aluzink stålplate, hvit pulverlakk RAL9016
Varmevekslertype Motstrømsveksler i Polyethylenterephthalat
Viftetype Kammervifte med B-hjul og omdreiningskonstant EC-motorer
Filterklasse Greencycle ISO 16890 Coarse 75% (G4)
Kanaltilkoblinger Ø160 mm
Kjølemiddel R134a
Kjølemiddelfylling 2 kg

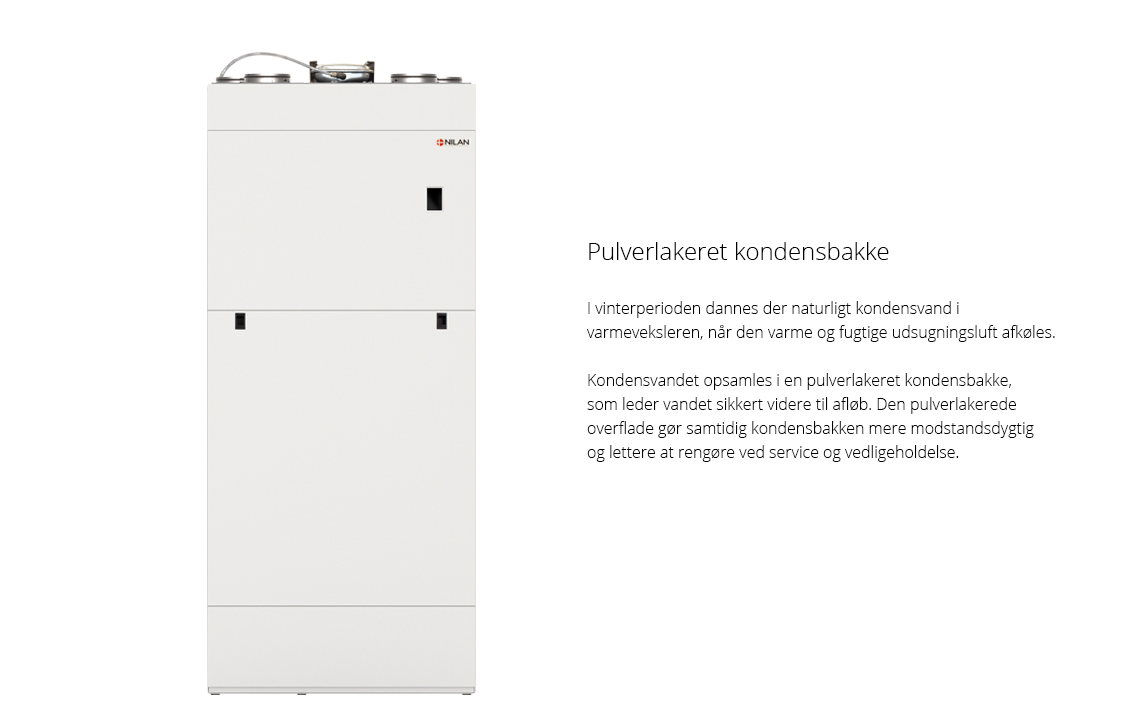

Kondensavløp PVC Ø20 x 1,5 mm
Tilførselspenning 230V 50/60 Hz
Maks. opptatt effekt 3,4 kW / 14,8 A
Standby effektforbruk 3 W
Tetthetsklasse IP31
Omgivelsestemperatur -20 / +40 °C
Ekstern lekkasje < 1,82 % *1
Intern lekkasje < 2,04 % *2



*1 - Testet i henhold til EN13414-7
*2 - Testet i henhold til EN13141-7

AIR9 (varmepumpedelen)

Energieffektivitetsklasse romoppvarming A+++
Årsvirkningsgrad ved romoppvarming 206%
Dimensjoner (innedel) (B x D x H) 550 x 300 x 1100 mm (Integrert i Compact P2)
Vekt (innedel) 260 kg (inkl. AIR9 varmepumpe)
Dimensjoner (utedel) (B x D x H) 938 x 673 x 1318 mm
Vekt (utedel) 165 kg
Kompressor variabel hastighet Ja (30 - 100%)
Tilførselsspenning (innedel) 400/230V 3L+N+PE, 16A, 50 Hz
PMAX (innedel) 6,1 kW
Sikringsstørrelse 16A
Standby el-forbruk 2,5 W
El-suppleringsvarme 2 kW + 3 kW
Bufferbeholder (integrert) 50 L
Designtrykk (sentralvarme) 4 bar
Åpningstrykk sikkerhetsventil (sentralvarme) 2,5 bar
Ekspansjonsbeholder (sentralvarme) 10 L
Fortrykk ekspansjonsbeholdere 0,5 bar
Maks. luftmengde 3.400 m3/h
Tetthetsklasse vifte IP54
Tilførselsspenning (utedel) 230V 1 N+PE, 50Hz
PMAX (utedel) 3300 W
Sikringsstørrelse (utedel) 16 A
Merkeeffekt (max/min) A-Pumpe 31/99 W
Merkestrøm (max/min) A-Pumpe 0,2/0,63 A
Kondensator trykktap (sentralvarme) 15 kPa/0.42 l/s
Sentralvarme tilkobling 3/4”
Kjølemiddel R410A
Kjølemiddelfylling 3,15 kg
Pressostat lavtrykk (on/off) 2,2/3,4 bar
Pressostat høytrykk (on/off) 42/33 bar
Arbeidstemperatur -22 °C → 50 °C
Sentralvarme, fremløpstemperatur 25°C → 45°C
VVS-tilslutningsdimensjon 1”
Varmeytelse PH med variabel kompressor ved 7°C/35°C, iht. EN 14511:2012 8,4 kW
Varmeytelse PH med variabel kompressor ved 2°C/35°C, iht. EN 14511:2012 6,7 kW
Varmeytelse PH med variabel kompressor ved -7°C/35°C, iht. EN 14511:2012 5,7 kW
Varmeytelse PH med variabel kompressor ved -15°C/35°C, iht. EN 14511:2012 4,5 kW
Varmeytelse PH med variabel kompressor ved 7°C/45°C, iht. EN 14511:2012 7,8 kW
Varmeytelse PH med variabel kompressor ved -7°C/45°C, iht. EN 14511:2012 5,4 kW
SCOP testet iht. EN 14825:2012* 5,11
  - Pdesign (tude -10°C) 5,21 kW
  - COP v/-10°C 2,83
Kjøleytelse / EER ved 7°C/35°C 7,59 kW / 3,3
Kjøleytelse / EER ved 12°C/35°C 9,57 kW / 4,7
Kjøleytelse / EER ved 18°C/35°C 11,86 kW / 6,2

 * SCOP (Sesonal COP) er for ”lav temperatur anvendelse, gjennomsnittlig klima, variabel fralufttemperatur, bestemt flow, reversibel”.

Kapasitet

Kapasitet av standardaggregat som funksjon av qv og Pt ext.

SEL-verdier iht. EN 13141-7 er for standardaggregat med ISO 16890 Coarse 75% (G4) filter, uten ettervarmebatteri.

SEL-verdier inkluderer aggregatets samlede EL-forbruk uten styring.

Konverteringsfaktor: J/m3 : 3600 = W/m3/h.

NB! SEL-verdiene måles og oppgis som en totalverdi for begge viftene.



Temperaturvirkningsgrad

Temperaturvirkningsgrad for aggregat med motstrømsvarmeveksler.

Testet i henhold til EN13141-7, tørr virkningsgrad.

NB! Temperaturvirkningsgraden, er for motstrømsveksleren alene (uten varmepumpedrift).




COP luft/luft

Varmeeffektfaktor COP tilluft som funksjon av utetemperatur [°C] og luftvolum qv  [m3/h] i hht. EN14511 ved en avtrekkslufttemperatur = 20°C

NB! COP iht. EN14511 er utregnet for varmepumpe og motstrømsveksler samlet.


Varmeeffekt tilluft

Varmeeffekt Qc [kW] som funksjon av luftvolum qv [m3/h] og utelufttemperatur  [°C], i henhold til EN 14511, avtrekksluft = 20 °C

Varmeeffekt er det bidrag til romoppvarmingen som friskluften tilføres gjennom Compact P2 til tilluften.

Ventilasjonstapet er den varmeeffekten som blir borte uten varmegjenvinning ved den angitte luftvolumet.



Kjøleeffekt tilluft

Kjøleeffekt Q [kW] som funksjon av volumstrøm [m3/h], i henhold til EN 14511, avtrekksluft = 27 °C, uteluft = 35 °C.

Bidrag til kjøling, som friskluften føres gjennom Compact P2 til tilluften.




Energieffektivitetsforhold

Energieffektivitetsforhold EER [-] for tilluft som funksjon av volumstrøm [m3/h] iht. EN 14511 ved avtrekkslufttemperatur = 27 °C og utelufttemperatur = 35 °C.

NB! COP iht. EN 14511 måles for varmepumpe og motstrømsveksler kombinert.

Lyddata

Lyddata er for luftmengde [qv ] = 275 m3/h og eksternt trykktap [Pt ext ] = 100 Pa i henhold til EN ISO 3744 for overflate og EN 5136 for kanaler.

Lydeffektnivået LWA faller med fallende luftmengde og fallende mottrykk.

Lydtryksnivået LpA i en gitt avstand vil være avhengig av de akustiske forholdene på installasjonsstedet.



Du kan laste ned AutoCad- eller Revit-tegninger med BIM-data på en rekke Nilans ventilasjons- og varmepumpeløsninger – listen utvides stadig.
Med BIM-data får du alle nødvendige tekniske data for å kunne tegne og regne på Nilan-konstruksjoner i 3D.

Se her hvis du vil vite mer om BIM-data på Nilan-anlegg

Compact P2 AIR (innedel)

1. Uteluft
2. Tilluft
3. Avtrekk
4. Avkastluft

AIR9 E-Silent (utedel)

CTS602 styringen er en avansert styring med mange innstillingsmuligheter. Styringen leveres fra fabrikken med en grunninnstilling som kan tilpasses driftsmessige ønsker og krav, for å oppnå optimal drift og utnyttelse av aggregatet.

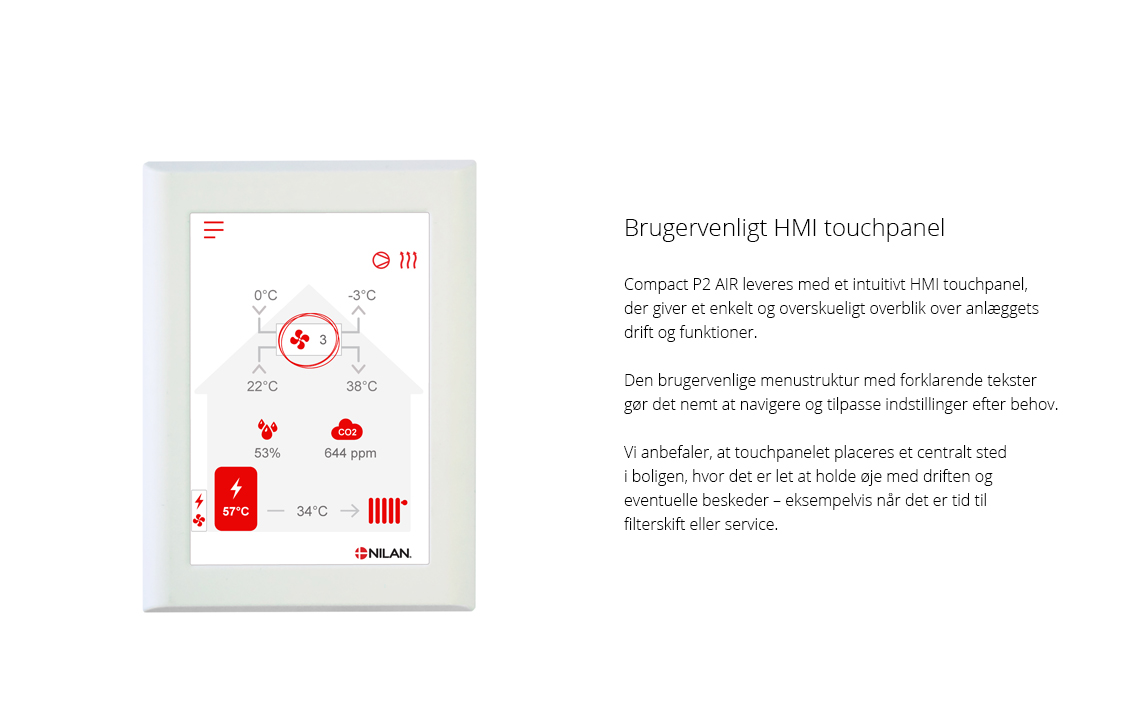

HMI Touch panelet gir et godt overblikk over aggregatets aktuelle drift, og har en meny-struktur som er enkel å finne fram i for både bruker og installatør. Det er mulig å velge mellom 2 forskjellige forsidebilder til hovedskjermen.

Ekstern kommunikasjon
CTS602 styringen har en åpen Modbus RS485 protokoll, som kan brukes til å kommunisere med via eksterne CTS systemer. Modbus forbindelsen brukes f.eks. til Schneiders IHC eller KNX system.

Funktionsoversigt   +Standard
-Tilbehør

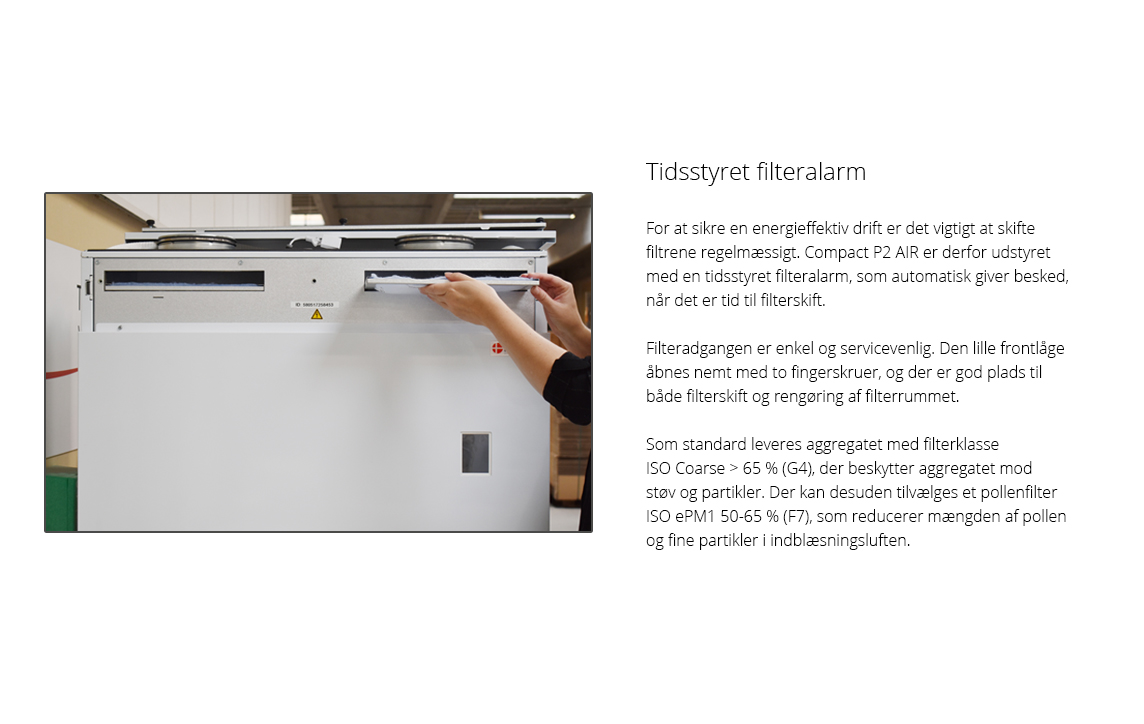

Filtervakt Tidsinnstilt filtervakt varsler når det er på tide å skifte filter. Kan stilles inn mellom 30 og 180 dager. +
Driftsmodus Kan settes til å kjøre Auto i henhold til innstilte verdier eller settes til å kjøre i varme- eller kjølemodus. +
Trinnløs regulering De fire ventilasjonstrinnene kan stilles trinnløst 20-100 %, med ulike verdier for tilluft og avtrekk. +
Fuktstyring Innebygd fuktighetsregulering kan stilles inn til å kjøre høy ventilasjonsdrift ved høy luftfuktighet (når du er i dusjen) og lav ventilasjonsdrift dersom luftfuktigheten i boligen blir for lav. +
Aktiv kjøling Aggregatet kan stilles inn til å kjøle tilluften om sommeren, dersom behov skulle oppstå. Når varmepumpen avkjøles, avsettes varmen i varmtvannstanken, slik at du får "gratis" varmtvann når aggregatet er i kjølemodus. +
Lav utetemperatur Det er mulig å senke ventilasjonen ved lav utetemperatur, for å unngå at luftfuktigheten inne blir for lav. +
CO2 styring Det er mulig å styre ventilasjonsnivået etter boligens CO2-nivå. -
Temperaturindstillinger Temperaturinnstillingene brukes av kontrolleren til å regulere driften av hele anlegget. +
Frostsikring Styringen har en automatisk funksjon for avriming av veksleren dersom det skulle danne seg is i den. +
Frostsikring Polar Polar-modellen har indbygget frostsikringsforvarmelegeme til beskyttelse af modstrømsveksleren, så der ikke kommer is i den. +
Varmtvann Compact P2 produserer varmtvannet via luft/luft varmepumpen i ventilasjonsdelen. +
Sett varmtvann på pause Det er mulig å sette varmtvannsproduksjonen på pause hvis du f.eks. for en periode ikke er hjemme. På den måten spares energi. +
Frostbeskyttelse varmtvann For å beskytte varmtvannstanken er den utstyrt med frostsikringsfunksjon. +
El-supplering varmtvann

Dersom behovet for varmtvann til tider er så stort at varmepumpen ikke kan henge med, kan det slås på et EL-supplering som hjelper til med å varme opp det varme tappevannet.

 +
Skoldningssikring Styringen har innebygget skoldningssikring, som sørger for at det varme tappevannet ikke blir for varmt og kan skolde brukerne. +
Anti-Legionella Styringen har en Anti-Legionella behandling av varmtvannet som kan aktiveres manuelt eller automatisk. +
Anode Elektronisk overvåget anode. Giver besked, når det er tid til at udskifte den, så varmtvandsbeholderens levetid forlænges.
SHW forvarmebeholder En ekstra varmtvandsbeholder SHW kan tilsluttes AIR luft/vand varmepumpen og forvarme den varme brugsvand til 45 ºC, inden det kommer ind i Compact P2 varmtvandsbeholder. +
AIR varmtvann Hvis Compact P2 blir bestilt med en solspiral, kan AIR luft/vann varmepumpen tilsluttes Compact P varmtvannstank og hjelpe til med å produsere varmtvann. +
AIR varmepumpe on/off AIR luft/vann varmepumpen må slåes av manuelt, hvis den i en periode ikke skal oppvarme boligen. +
Kjøling/varme samtidig Styringen sikrer at AIR luft/vand varmepumpen ikke kan opvarme boligen på samme tid som når Compact P2 er i kølemode. Skulle man dog alligevel ønske f.eks. at badeværelsesgulvet er varmt om sommeren, kan man indstille styringen til køl og varme på samme tid, så blokerer Compact P2 ikke længere for opvarmning via AIR luft/vand varmepumpen. +
Værkompensering Strømningstemperaturen kan reguleres etter utetemperaturen. +
Ukeplan Det kan lages en ukeprogram med forskjellige innstillinger avhengig av bruk av boligen. +
Smart Grid Compact P2 AIR er godkjent for Smart Grid-løsninger, hvor strømselskapet bestemmer strømforbruket og dermed driftskostnadene. +
Brukervalg 1 Brukes hvis du ønsker å overstyre enhetens drift via et potensialfritt signal. Brukes f.eks. hvis en kjøkkenhette er koblet til systemet. +
Brukervalg 2 Brukes som brukervalg 1, men har samtidig et utgangssignal som kan brukes f.eks. å kontrollere en spjeld. +
Hendelseslog Logger hendelser i styringen samt feilmeldinger og advarsler. +
Les data Alle aktuelle verdier i anleggets drift kan leses ut. Oftest brukt til feilsøking. +
Nødstopp ventilajon Ikke slå av ventilasjonen, da dette kan skade aggregat, kanalsystem og i verste fall boligen. Men det kan være nødvendig å kort skru av ventilasjonen f.eks. på grunn av et beredskapsvarsel. +

Ytterligere informasjon om alle funksjonene finnes i aggregatets Software- og Montasjeveiledning.



Compact P2 AIR (innedel)

OBS! Når du installerer enheten, bør fremtidig service og vedlikehold alltid tas med i betraktningen. Det anbefales en minsteavstand på 60 cm foran systemet.

Det skal være enkelt å bytte ut filter og det skal det være mulig å f.eks. fjerne veksleren, bytte vifter eller andre komponenter. Derfor anbefales det også å koble aggregatet til kanalsystemet via fleksible koblinger.

OBS! Det er viktig at enheten er satt opp i vater for å få et riktig avløp fra kondensvannskuffen.



AIR9 (utedel)

OBS! AIR plasseres på et stabilt underlag, helst på et støpt fundament.

Utedelen skal alltid stilles opp på et fast, vannrett og vibrasjonsfritt underlag og evt. fastgjøres til et stødig materiale. Det skal ved plasseringen dessuten taes høyde for den dominerende vindretningen i oppvarmingsesongen, da varmepumpens ytelse vil begrenses hvis utedelen utsettes for kraftig motvind.

PHI sertifikat

Compact P2 er sertifisert av det tyske Passivhaus Institut, noe som dokumenterer at enheten oppfyller strenge krav til energieffektivitet og ytelse i lavenergibygg.

Smart Grid

Compact P2 støtter Smart Grid-teknologi, som gjør det mulig for strømleverandøren å styre driften slik at energien brukes når den er billigst.
Løsningen kan også integreres med solceller og tilpasses produksjonen, slik at driften optimaliseres i takt med strømproduksjonen.

EPD – Miljødeklarasjon

Compact P2 har en verifisert EPD (Environmental Product Declaration) som dokumenterer produktets miljøpåvirkning gjennom hele livssyklusen.
Deklarasjonen gir åpenhet og kan benyttes i miljøsertifiserte byggeprosjekter.


Last ned ecodesign datablad her Last ned ecodesign datablad her Last ned ecodesign datablad her
