Compact P AIR9

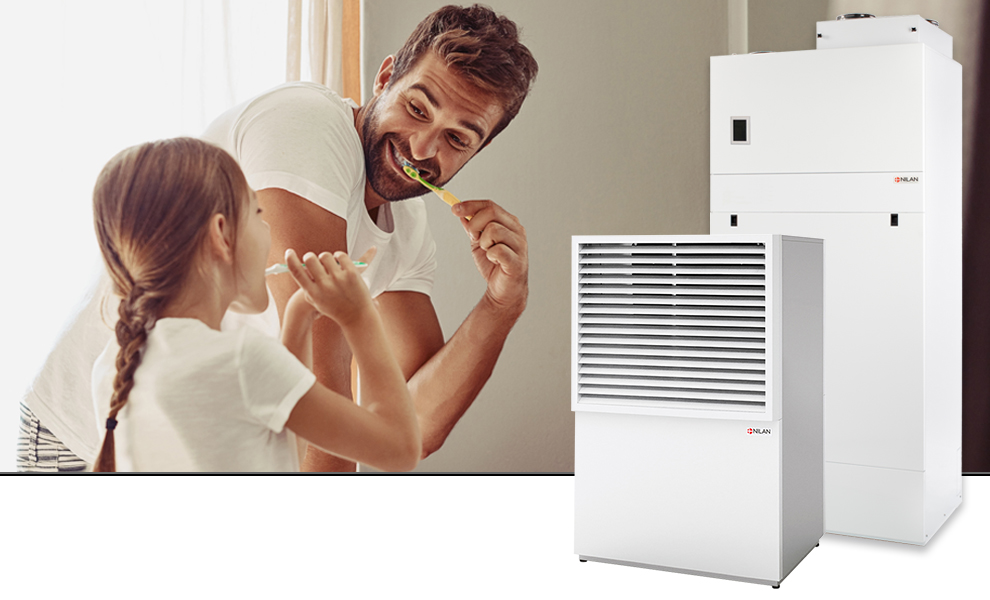

Compact P AIR9 er et multiaggregat med tre funksjoner samlet i en kompakt installasjon beregnet for litt større hus med et ventilasjonsbehov opptil 275 m3/h. De tre funksjonene er ventilasjon av boligen, produksjon av varmt tappevann samt romoppvarming i boligen via en effektiv luft/vann varmepumpe.

En stor fordel ved å samle disse tre funksjonene i én installasjon er en effektiv bruk av plass i det tekniske rom, at de styringsmessig jobber sammen og dermed gir mulighet for optimalisert energiforbruk, og altså en samlet energisparing.

Fordelen med en luft/vann varmepumpe er at man ikke behøver å grave jordvarmeslanger ned eller bore energibrønn, hvis man f.eks. ikke har plass eller ønsker det.


Luftmengde (se prosjekteringsdata for SEL/SFP verdi)

Min : 50 m3/h
Max : 275 m3/h

Husets "hjerte og lunger"

Compact P er et utradisjonelt ventilasjonsaggregat som i motsetning til andre ventilasjonsaggregater gjenvinner varmen i avtrekket 100%. Via motstrømsveksleren gjenvinnes opptil 95% av energien i avtrekket til oppvarming av uteluften. Den resterende energien utnyttes av den innebygde varmepumpen til å produsere varmtvann.

Den effektive AIR luft/vann varmepumpen forsyner energi til oppvarming av boligen via et gulvvarmesystem eller lavenergi radiator.

Passiv varmegjenvinning

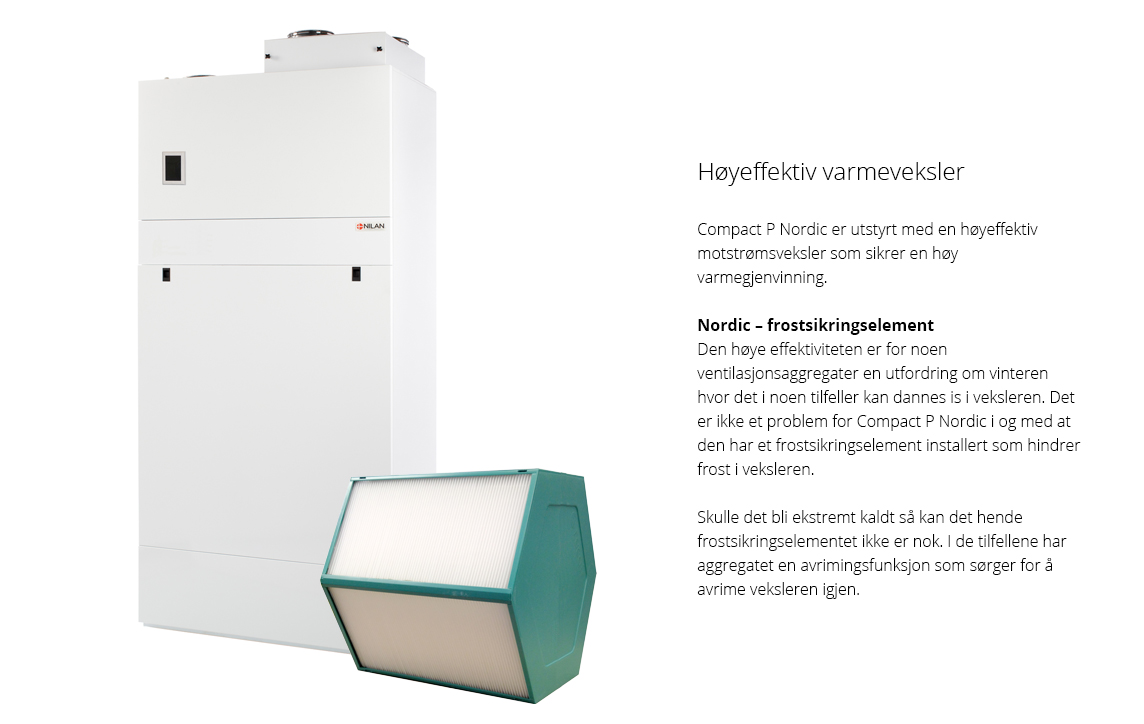

Den passive varmegjenvinningen foregår via en effektiv motstrømsveksler med en høy temperaturvirkningsgrad helt opptil 95%. Uteluften oppvarmes av avtrekket og sikrer at ventilasjonen medfører et minimalt varmetap.

På grunn av den høye varmegjenvinningen kan det dannes is i veksleren om vinteren. Styringen har en effektiv avrimingsfunksjon som avrimer veksleren hvis det dannes is. Alternativt kan man bestille Compact P som en Polar modell, med innebygget frostsikringsforvarmelegeme. Det sikrer at det ikke dannes is i veksleren og gir deg full varmegjenvinning gjennom hele vinteren.

Passiv og aktiv varmegjenvinning

Når den integrerte varmepumpen i ventilasjonsdelen ikke produserer varmtvann, kan den varme opp tilluften ytterligere og dermed bidra til oppvarming av boligen.

Det skjer kun hvis innetemperaturen eller tillufttemperaturen er lavere enn ønsket.

Når varmepumpen varmer tilluften skjer det samtidig en liten oppvarming av varmtvannet. Temperaturen kan derfor godt komme over innstillingen på ønsket varmtvannstemperatur.



Varmt tappevann

Den energien som er igjen i avtrekket etter motstrømsveksleren, brukes av den integrerte varmepumpen til å produsere varmtvann.

Compact P Nordic er utstyrt med en blandeventil under varmtvannstanken som sørger for en fysisk skåldesikring, og dermed kan temperaturen i varmtvannstanken økes til 90 °C.

Compact P kan bestilles med solspiral i varmtvannstanken. Er det et ekstra stort behov for varmtvann, kan oppvarmingen suppleres via solspiralen. Det kan tilsluttes energikilder som f.eks. solfanger, fjernvarme eller GEO jordvarmepumpe, som kan hjelpe med å varme det varme tappevannet.

Legionella bekjempelse
Compact P har en funksjon for legionella bekjempelse, som kan aktiveres manuelt eller automatisk.

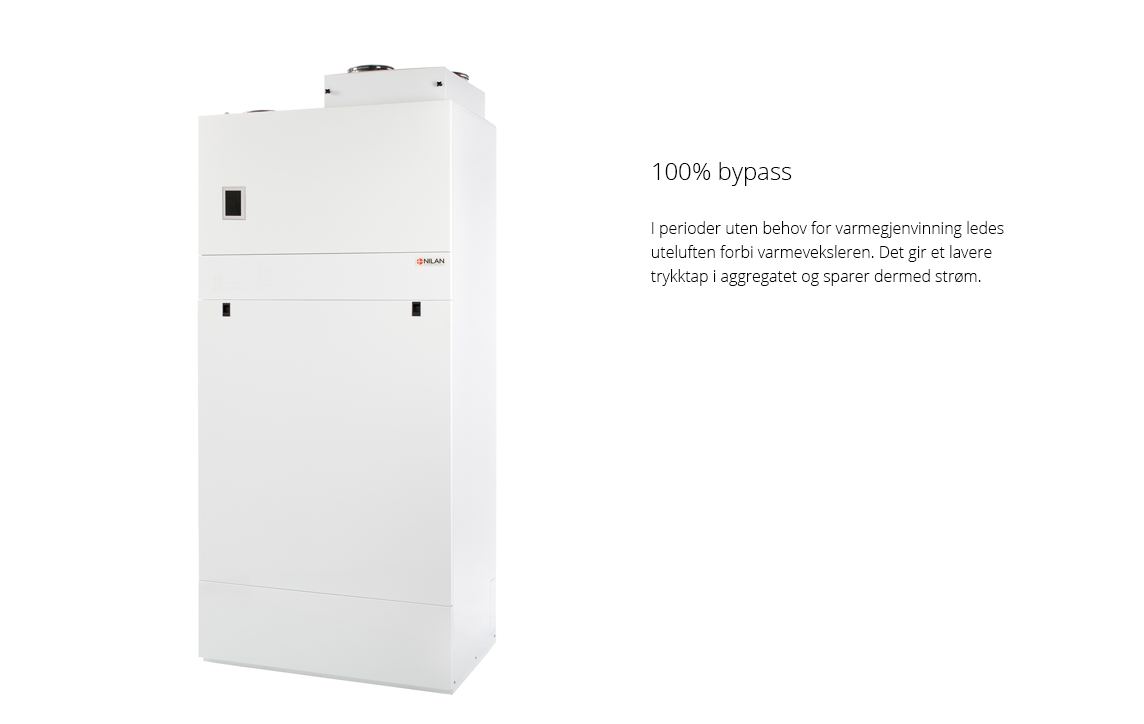

100% bypass funksjon

Når aggregatet er i sommerdrift, det vil si når utetemperaturen er over 14 °C, vil aggregatet forsøke å kjøle inneluften dersom innetemperaturen blir for høy ifølge innstilte verdier.

Hvis uteluften er kjøligere enn inneluften vil aggregatets bypass åpne, og lede uteluften forbi varmeveksleren så den ikke varmes av avtrekksluften og dermed være med på å holde temperaturen nede i boligen.

Hvis uteluften er varmere enn inneluften vil bypass lukkes og uteluften føres gjennom varmeveksleren, hvor det i denne driftsformen vil kjølegjenvinnes, noe som betyr at den bruker den kjøligere inneluften til å kjøle uteluften.

NB! Når ventilasjonsdelen er i kjøledrift vil den stoppe AIR luft/vann varmepumpen så de ikke motarbeider hverandre. Ønsker man fortsatt å ha varme på gulvet i baderommet, kan man innstille luft/vann varmepumpen til å akseptere motsatt drift. På denne måten vil luft/vann varmepumpen varme boligen hvis termoventilene til gulvvarmen kaller på varme, selv om ventilasjonsdelen er i kjøledrift.

Aktiv kjøling

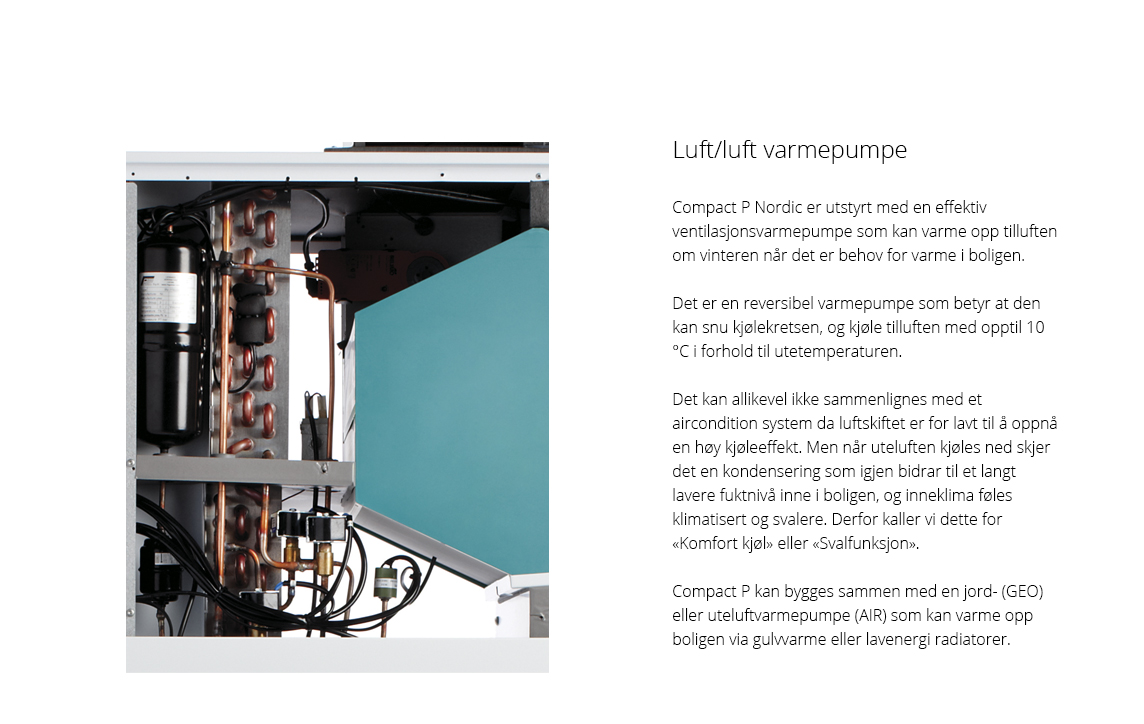

Varmepumpen i ventilasjonsdelen er reversibel, noe som vil si at den både kan varme tilluften, men kan også kjøle tilluften.

Når aggregatet er i sommerdrift, som betyr at utetemperaturen er over 14 °C, vil aggregatet forsøke å kjøle inneluften hvis innetemperaturen blir for høy ifølge innstilte verdier.

Først vil aggregatet forsøke å kjøle via bypass funksjonen, men hvis det ikke er nok vil den begynne å kjøle aktivt via varmepumpen.

Dette krever at aktiv kjølefunksjon er aktivert da det jo koster strøm. Men energien er ikke bortkastet da den varmen som trekkes ut av tilluften avsettes i varmtvannstanken. I kjøledrift vil varmtvannstanken bli varmet opp høyere enn innstilt ønsket verdi for varmtvann.

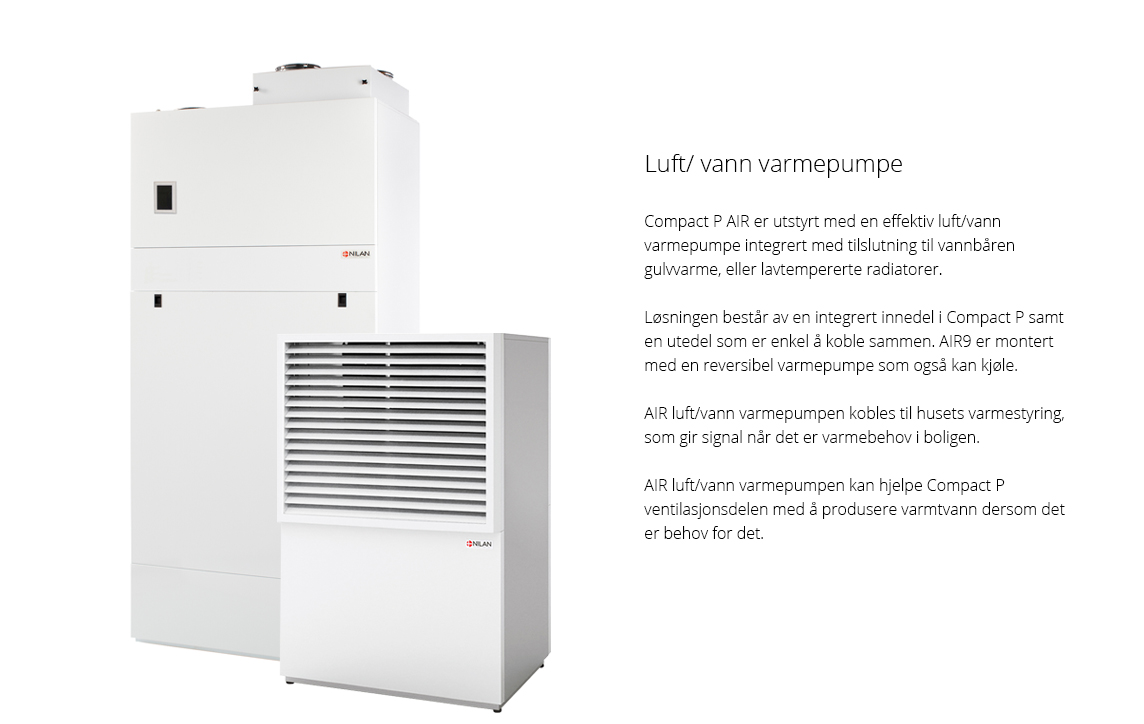

Luft/vann varmepumpe

Den effektive AIR luft/vann varmepumpen forsyner energi til oppvarming av boligen via et gulvvarmesystem eller lavenergi radiator.

AIR luft/vann varmepumpen tilsluttes husets varmestyring som gir signal om at det er behov for varme i huset. Signalet kommer vanligvis fra termostater som er plassert i enkeltstående rom, og når de kaller på varme, varmer AIR luft/vann varmepumpen opp huset.

NB! Når ventilasjonsdelen er i kjøledrift vil den stoppe AIR luft/vann varmepumpen så de ikke motarbeider hverandre. Ønsker man fortsatt å ha varme på gulvet i baderommet, kan man innstille luft/vann varmepumpen til å akseptere motsatt drift. På denne måten vil luft/vann varmepumpen varme boligen hvis termoventilene til gulvvarmen kaller på varme, selv om ventilasjonsdelen er i kjøledrift.

Varmt tappevann

AIR luft/vann varmepumpen kan ikke varme det varme tappevannet, men kan hjelpe Compact P ventilasjonsdelen med å varme det varme tappevannet hvis det er et stort behov for det.

AIR luft/vann varmepumpen kan tilsluttes varmtvannstanken i Compact P hvis Compact P er utrustet med solspiral og på den måten hjelper til med å varme det varme tappevannet.

Det kan også kjøpes en ekstra varmtvannstank på 250 liter (SHW), hvor AIR luft/vann varmepumpen kan forvarme det varme tappevannet til en temperatur på 45 °C innen det kommer inn i Compact P og blir ytterligere oppvarmet.



Compact P (ventilasjonsdelen)

Energieffektivitetsklasse varmtvannsproduksjon A
Forbruksprofil vannvarmer L (large)
Dimensjoner (B x D x H) 900 x 610 x 2065 mm
Vekt 257 kg (inkl. AIR9 varmepumpe)
Platetype i kabinett Aluzink stålplate, hvit pulverlakk RAL9016
Varmevekslertype Motstrømsveksler i Polyethylenterephthalat

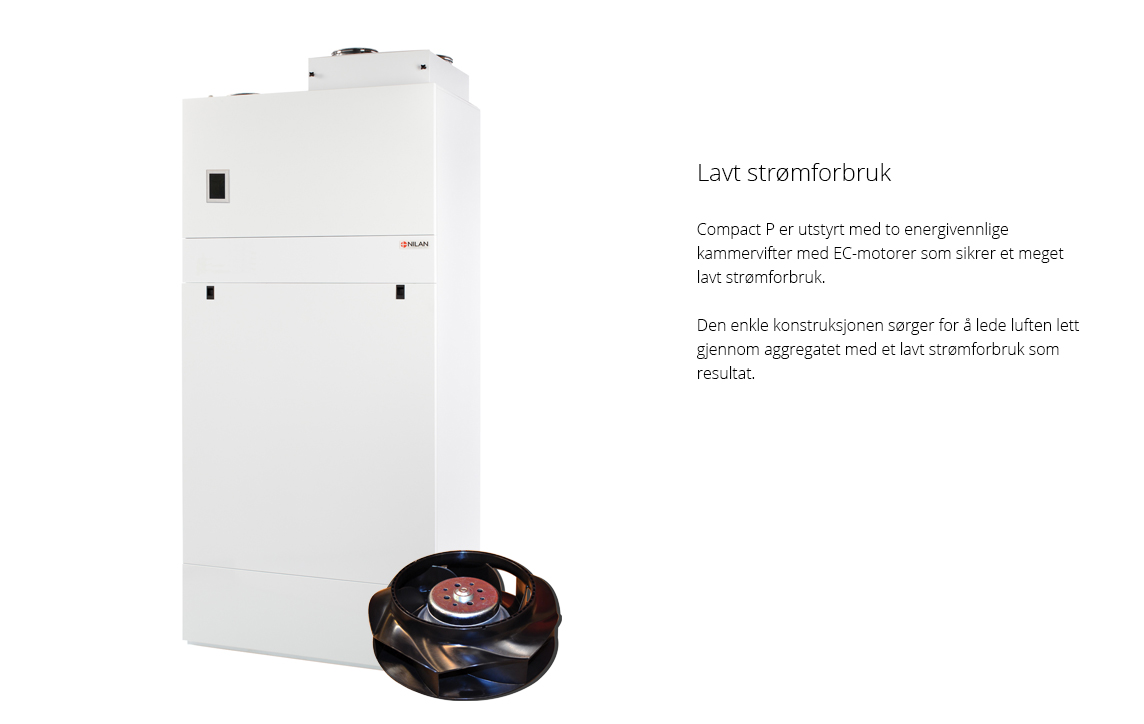

Viftetype Kammervifte med B-hjul og omdreiningskonstant EC-motorer
Filterklasse Standard med ISO Coarse > 65% (G4)
Kanaltilkoblinger Ø160 mm
Kondensavløp PVC Ø20 x 1,5 mm
Tilførselspenning 230V 50/60 Hz
Maks. opptatt effekt/strøm 3,4 kW / 14,8 A
Standby effektforbruk 3 W
Tetthetsklasse IP31
Omgivelsestemperatur -20 / +40 °C
Ekstern lekkasje < 1,4 % *1
Intern lekkasje < 1,1 % *2



*1 - Testet i henhold til EN13414-7
*2 - Testet i henhold til EN13141-7

AIR9 (varmepumpedelen)

Energieffektivitetsklasse romoppvarming A+++
Årsvirkningsgrad ved romoppvarming 206%
Dimensjoner (innedel) (B x D x H) 550 x 300 x 1100 mm (Integrert i Compact P)
Vekt (innedel) 257 kg (inkl. AIR9 varmepumpe)

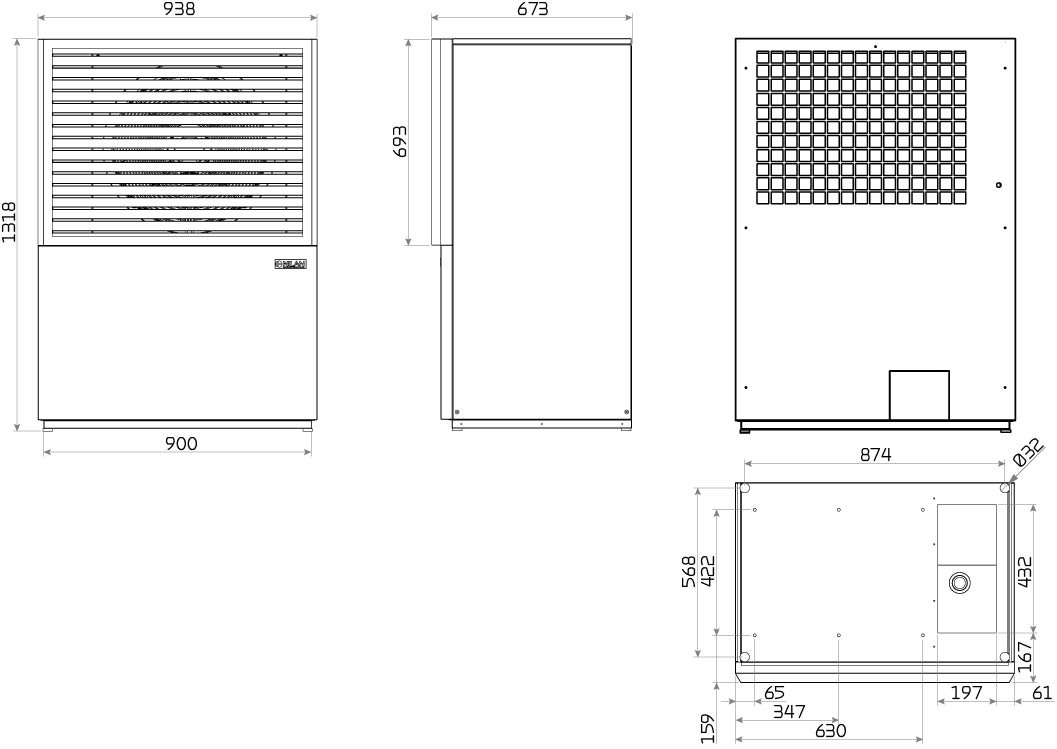

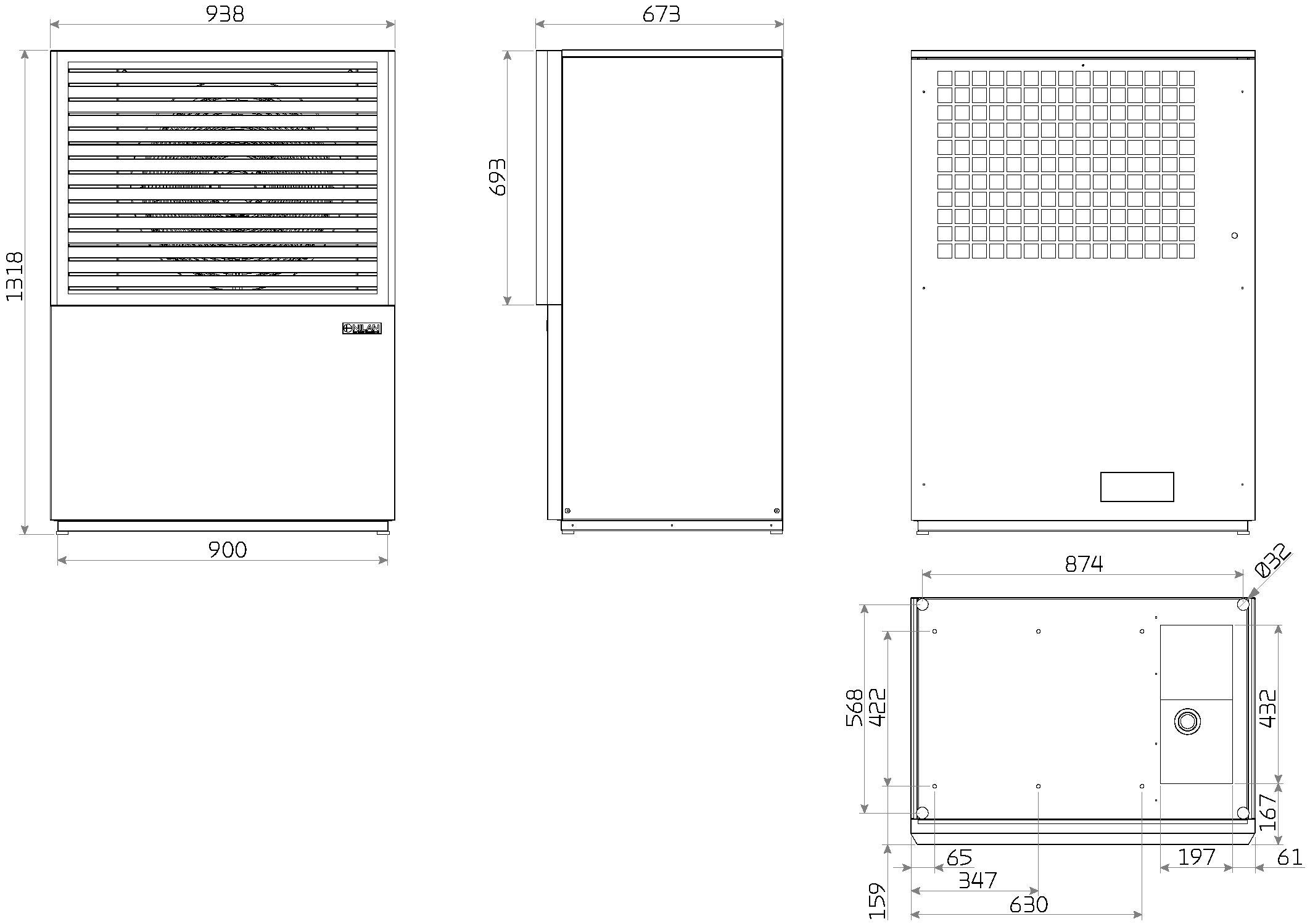

Dimensjoner (utedel) (B x D x H) 962 x 542 x 1301 mm
Vekt (utedel) 125 kg
Kompressor variabel hastighet Ja (30 - 100%)
Tilførselsspenning (innedel) 400/230V 3L+N+PE, 16A, 50 Hz
PMAX (innedel) 6,1 kW
Sikringsstørrelse 16A
Standby el-forbruk 2,5 W
El-suppleringsvarme 2 x 3 kW
Bufferbeholder (integrert) 50 L
Designtrykk (sentralvarme) 4 bar
Åpningstrykk sikkerhetsventil (sentralvarme) 2,5 bar
Ekspansjonsbeholder (sentralvarme) 8 Liter
Fortrykk ekspansjonsbeholdere 0,5 bar
Maks. luftmengde 3.400 m3/h
Tetthetsklasse vifte IP54
Tilførselsspenning (utedel) 230V 1 N+PE, 50Hz
PMAX (utedel) 3300 W
Sikringsstørrelse (utedel) 16 A
Merkeeffekt (max/min) A-Pumpe 31/99 W
Merkestrøm (max/min) A-Pumpe 0,2/0,63 A
Kondensator trykktap (sentralvarme) 15 kPa/0.42 l/s
Sentralvarme tilkobling 3/4”
Kjølemiddel R410A
Kjølemiddelfylling 3,15 kg
Pressostat lavtrykk (on/off) 2,2/3,4 bar
Pressostat høytrykk (on/off) 42/33 bar
Arbeidstemperatur -22 °C → 50 °C
Sentralvarme, fremløpstemperatur 25°C → 45°C
VVS-tilslutningsdimensjon 1”
Varmeytelse PH med variabel kompressor ved 7°C/35°C, iht. EN 14511:2012 (max. omdr 5400 RPM) 8,4 kW
Varmeytelse PH med variabel kompressor ved 2°C/35°C, iht. EN 14511:2012 (max omdr. 5400 RPM) 6,7 kW
Varmeytelse PH med variabel kompressor ved -7°C/35°C, iht. EN 14511:2012 (max. omdr 5400 RPM) 5,7 kW
Varmeytelse PH med variabel kompressor ved -15°C/35°C, iht. EN 14511:2012 (max. omdr 5400 RPM) 4,5 kW
Varmeytelse PH med variabel kompressor ved 7°C/45°C, iht. EN 14511:2012 (max. omdr 5400 RPM) 7,8 kW
Varmeytelse PH med variabel kompressor ved -7°C/45°C, iht. EN 14511:2012 (max. omdr 5400 RPM) 5,4 kW
SCOP testet iht. EN 14825:2012* 5,11
Pdesign (tude -10°C) 5,21 kW

 * SCOP (Sesonal COP) er for ”lav temperatur anvendelse, gjennomsnittlig klima, variabel fralufttemperatur, bestemt flow, reversibel”.

Kapasitet

Kapasitet av standardaggregat som funksjon av qv og Pt ext.

SEL-verdier iht. EN 13141-7 er for standardaggregat med ISO Coarse >65% (G4) filter, uten ettervarmebatteri.

SEL-verdier inkluderer aggregatets samlede EL-forbruk uten styring.

Konverteringsfaktor: J/m3 : 3600 = W/m3/h.

OBS! SEL-verdiene måles og oppgis som en totalverdi for begge viftene.

Temperaturvirkningsgrad

Temperaturvirkningsgrad for aggregat med motstrømsvarmeveksler.

Testet i henhold til EN13141-7, tørr virkningsgrad.

NB! Temperaturvirkningsgraden, er for motstrømsveksleren alene (uten varmepumpedrift).

COP luft-luft

Varmeeffektfaktor COP [-] tilluft som funksjon av utetemperatur [°C] og luftvolum qv  [m3/h] i hht. EN14511 ved en avtrekkslufttemperatur = 21°C

NB! COP iht. EN14511 er utregnet for varmepumpe og motstrømsveksler samlet.

Varmeeffekt tilluft

Varmeeffekt Qc [W] som funksjon av luftvolum qv [m3/h] og utelufttemperatur  [°C], i henhold til EN 14511, avtrekksluft = 21 °C

Varmeeffekt er det bidrag til romoppvarmingen som friskluften tilføres gjennom Compact P til tilluften.

Ventilasjonstapet er den varmeeffekten som blir borte uten varmegjenvinning ved den angitte luftvolumet.

Ventilasjonstap: - - - - - - - - - - - -
Varmeeffekt: ________________

Tappevann

Tappevolum i liter Vmax [L] fra Compact P Nordic beholder, som funksjon av tappevannstemperatur [C°] og beholder temperatur ved 40, 50 og 60 °C.

Lyddata

Lyddata er for luftmengde [qv ] = 210 m3/h og eksternt trykktap [Pt, ext ] = 100 Pa i henhold til EN 9614-2 for overflate og EN 5136 for kanaler.

Lydeffektnivået LWA faller med fallende luftmengde og fallende mottrykk.

Lydtryksnivået LpA i 1 m fra aggregatet.



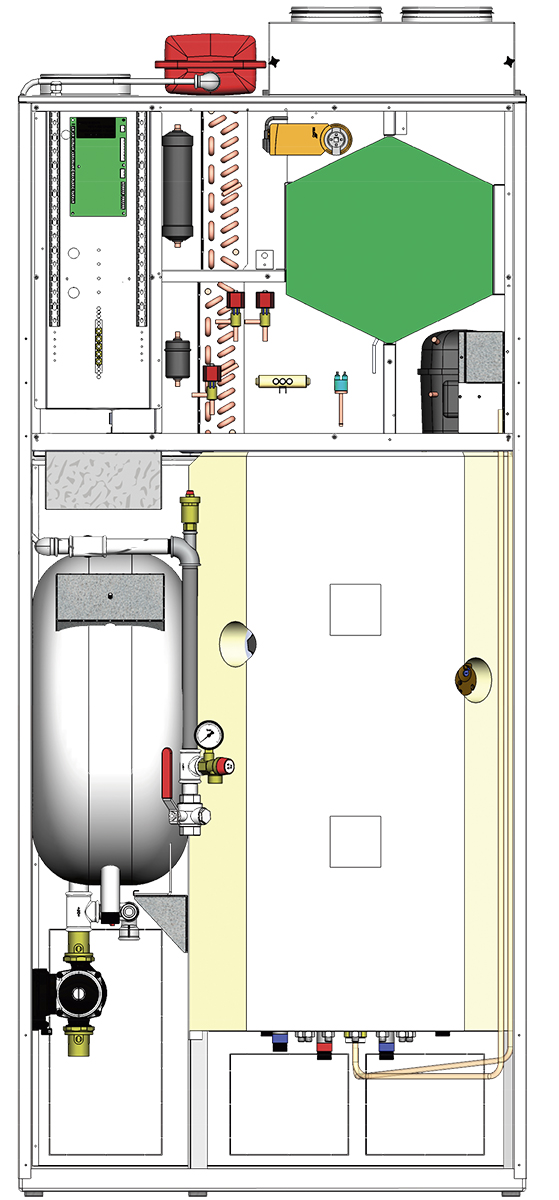

Compact P (innedel)

Tilkoblinger
1. Uteluft
2. Tilluft
3. Avtrekk
4. Avkastluft



AIR9 (utedel)

CTS602 styringen er en avansert styring med mange innstillingsmuligheter. Styringen leveres fra fabrikken med en grunninnstilling som kan tilpasses driftsmessige ønsker og krav, for å oppnå optimal drift og utnyttelse av aggregatet.

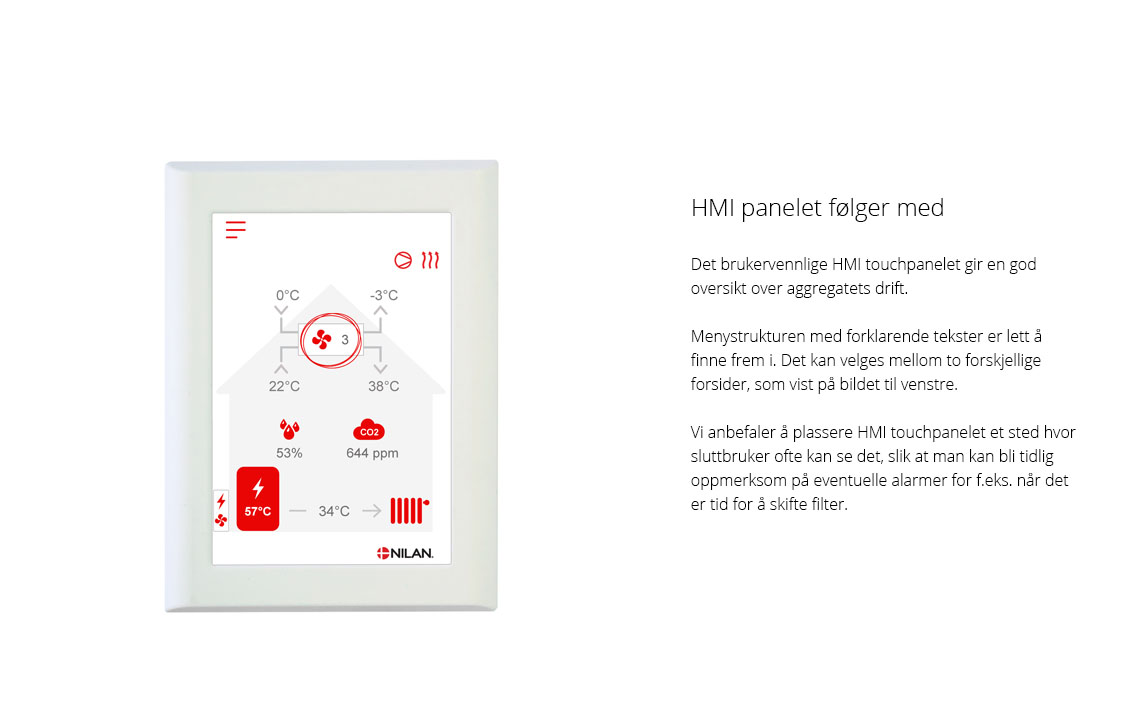

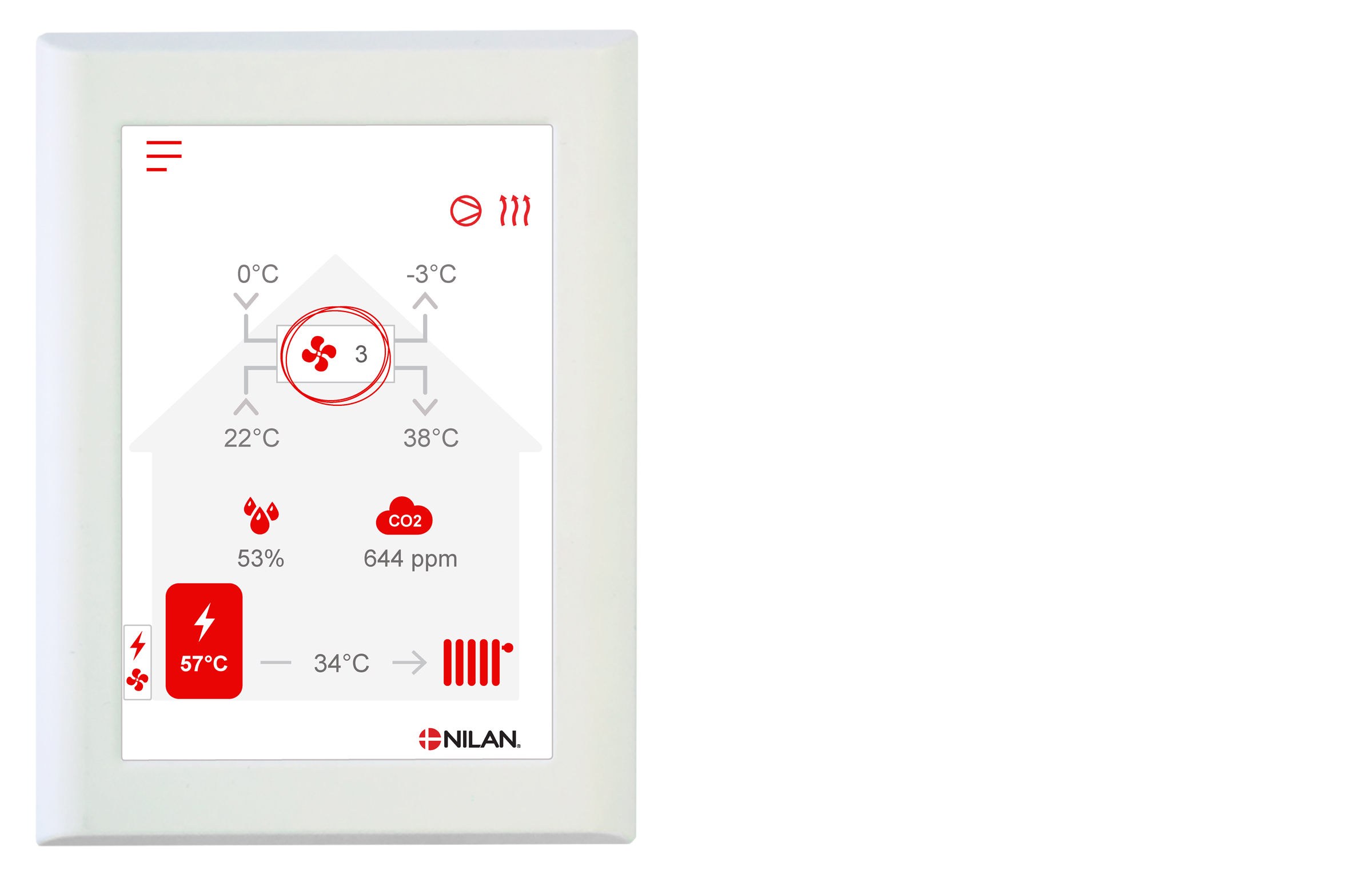

HMI Touch panelet gir et godt overblikk over aggregatets aktuelle drift, og har en meny-struktur som er enkel å finne fram i for både bruker og installatør. Det er mulig å velge mellom 2 forskjellige forsidebilder til hovedskjermen.

Ekstern kommunikasjon
CTS602 styringen har en åpen Modbus RS485 protokoll, som kan brukes til å kommunisere med via eksterne CTS systemer. Modbus forbindelsen brukes f.eks. til Schneiders IHC eller KNX system.

Funksjonsoversikt   +Standard
-Tilbehør
Filtervakt Tidsinnstilt filtervakt varsler når det er på tide å skifte filter. Kan stilles inn mellom 30 og 180 dager. +
Driftsmodus Kan settes til å kjøre Auto i henhold til innstilte verdier eller settes til å kjøre i varme- eller kjølemodus. +
Trinnløs regulering De fire ventilasjonstrinnene kan stilles trinnløst 20-100 %, med ulike verdier for tilluft og avtrekk. +
Fuktstyring Innebygd fuktighetsregulering kan stilles inn til å kjøre høy ventilasjonsdrift ved høy luftfuktighet (når du er i dusjen) og lav ventilasjonsdrift dersom luftfuktigheten i boligen blir for lav. +
Aktiv kjøling Aggregatet kan stilles inn til å kjøle tilluften om sommeren, dersom behov skulle oppstå. Når varmepumpen avkjøles, avsettes varmen i varmtvannstanken, slik at du får "gratis" varmtvann når aggregatet er i kjølemodus. +
Lav utetemperatur Det er mulig å senke ventilasjonen ved lav utetemperatur, for å unngå at luftfuktigheten inne blir for lav. +
CO2 styring Det er mulig å styre ventilasjonsnivået etter boligens CO2-nivå. -
Temperaturindstillinger Temperaturinnstillingene brukes av kontrolleren til å regulere driften av hele anlegget. +
Frostsikring Styringen har en automatisk funksjon for avriming av veksleren dersom det skulle danne seg is i den. +
Varmtvann Compact P produserer varmtvannet via luft/luft varmepumpen i ventilasjonsdelen. +
Sett varmtvann på pause Det er mulig å sette varmtvannsproduksjonen på pause hvis du f.eks. for en periode ikke er hjemme. På den måten spares energi. +
Frostbeskyttelse varmtvann For å beskytte varmtvannstanken er den utstyrt med frostsikringsfunksjon. +
EL-supplering varmtvann

Dersom behovet for varmtvann til tider er så stort at varmepumpen ikke kan henge med, kan det slås på et EL-supplering som hjelper til med å varme opp det varme tappevannet.

+
Skoldningssikring Styringen har innebygget skoldningssikring, som sørger for at det varme tappevannet ikke blir for varmt og kan skolde brukerne. +
Anti-Legionella Styringen har en Anti-Legionella behandling av varmtvannet som kan aktiveres manuelt eller automatisk. +
AIR varmtvann Hvis Compact P blir bestilt med en solspiral, kan AIR luft/vann varmepumpen tilsluttes Compact P varmtvannstank og hjelpe til med å produsere varmtvann. +
AIR varmepumpe on/off AIR luft/vann varmepumpen må slåes av manuelt, hvis den i en periode ikke skal oppvarme boligen. +
Kjøling/varme samtidig Styringen sikrer at AIR luft/vand varmepumpen ikke kan opvarme boligen på samme tid som når Compact P er i kølemode. Skulle man dog alligevel ønske f.eks. at badeværelsesgulvet er varmt om sommeren, kan man indstille styringen til køl og varme på samme tid, så blokerer Compact P ikke længere for opvarmning via AIR luft/vand varmepumpen. +
Værkompensering Strømningstemperaturen kan reguleres etter utetemperaturen. +
Ukeplan Det kan lages en ukeprogram med forskjellige innstillinger avhengig av bruk av boligen. +
Smart Grid Compact P AIR er godkjent for Smart Grid-løsninger, hvor strømselskapet bestemmer strømforbruket og dermed driftskostnadene. +
Brukervalg 1 Brukes hvis du ønsker å overstyre enhetens drift via et potensialfritt signal. Brukes f.eks. hvis en kjøkkenhette er koblet til systemet. +
Brukervalg 2 Brukes som brukervalg 1, men har samtidig et utgangssignal som kan brukes f.eks. å kontrollere en spjeld. +
Hendelsesloggen Logger hendelser i styringen samt feilmeldinger og advarsler. +
Les data Alle aktuelle verdier i anleggets drift kan leses ut. Oftest brukt til feilsøking. +
Nødstopp ventilasjon Ikke slå av ventilasjonen, da dette kan skade aggregat, kanalsystem og i verste fall boligen. Men det kan være nødvendig å kort skru av ventilasjonen f.eks. på grunn av et beredskapsvarsel. +

Ytterligere informasjon om alle funksjonene finnes i aggregatets Software- og Montasjeveiledning.



Compact P (innedel)

OBS! Når du installerer enheten, bør fremtidig service og vedlikehold alltid tas med i betraktningen. Det anbefales en minsteavstand på 60 cm foran systemet.

Det skal være enkelt å bytte ut filter og det skal det være mulig å f.eks. fjerne veksleren, bytte vifter eller andre komponenter. Derfor anbefales det også å koble aggregatet til kanalsystemet via fleksible koblinger.

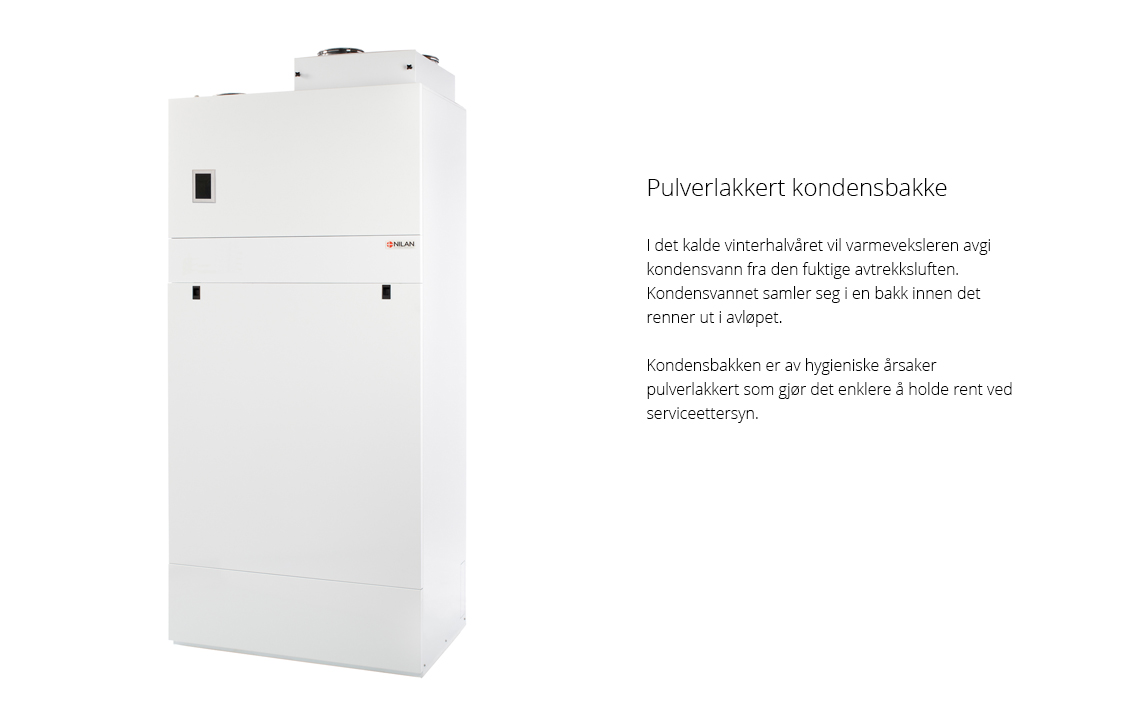

OBS! Det er viktig at enheten er satt opp i vater for å få et riktig avløp fra kondensvannskuffen.





AIR9 (utedel)

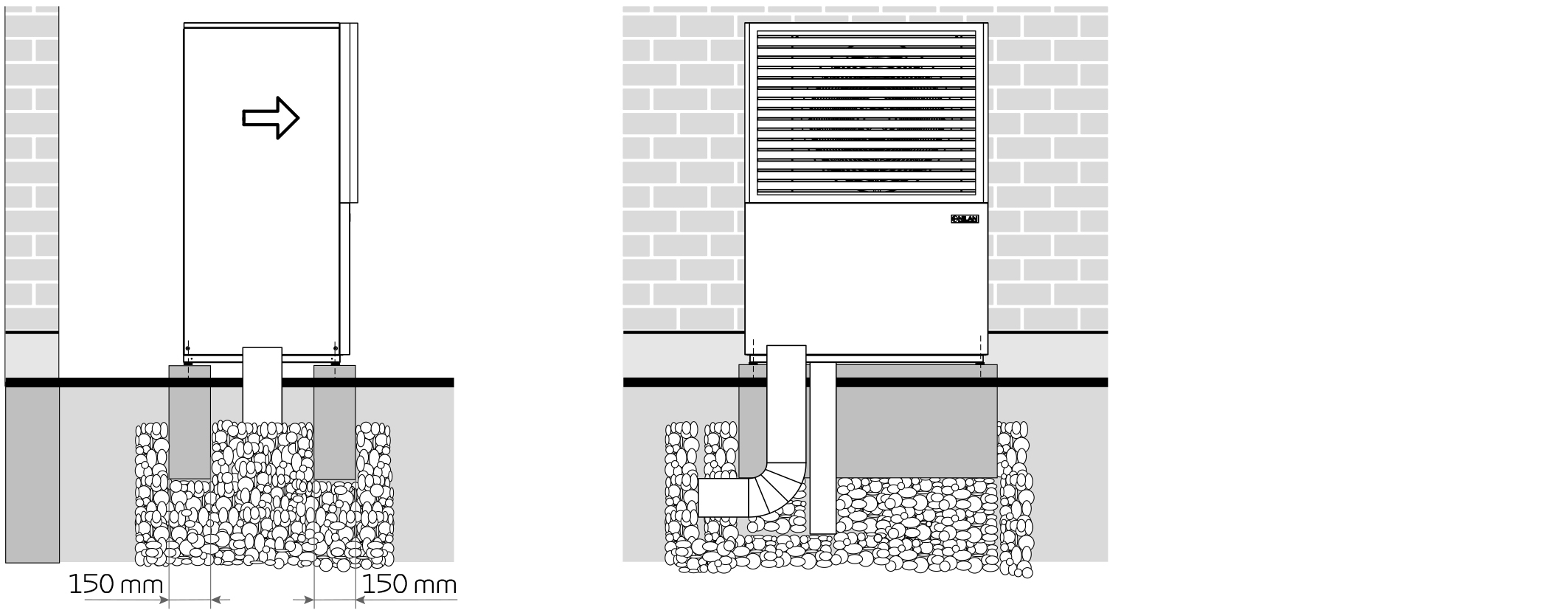

OBS! AIR plasseres på et stabilt underlag, helst på et støpt fundament.

Utedelen skal alltid stilles opp på et fast, vannrett og vibrasjonsfritt underlag og evt. fastgjøres til et stødig materiale. Det skal ved plasseringen dessuten taes høyde for den dominerende vindretningen i oppvarmingsesongen, da varmepumpens ytelse vil begrenses hvis utedelen utsettes for kraftig motvind.

PHI sertifikat

Compact P er sertifisert etter det tyske PassivHaus Institutt, for energivennlige produkter.

Smart Grid

Compact P AIR er sertifisert etter det tyske Smart Grid, som gir strømselskapet muligheten til å overstyre driften, så det blir billigst mulig for brukeren.

Smart Grid løsningen kan også brukes i forbindelse med solceller, hvis man ønsker å optimalisere driften til når det produseres mest strøm.



Tilbehør
