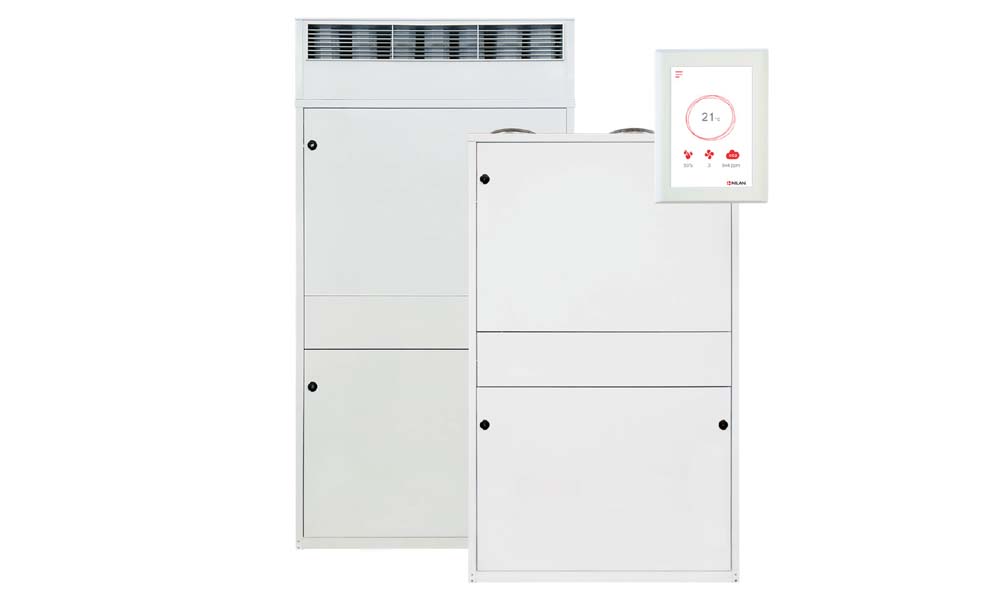

HCR 800T

Effektiv og stillegående ventilasjonsenhet med varme- og kjølegjenvinning.

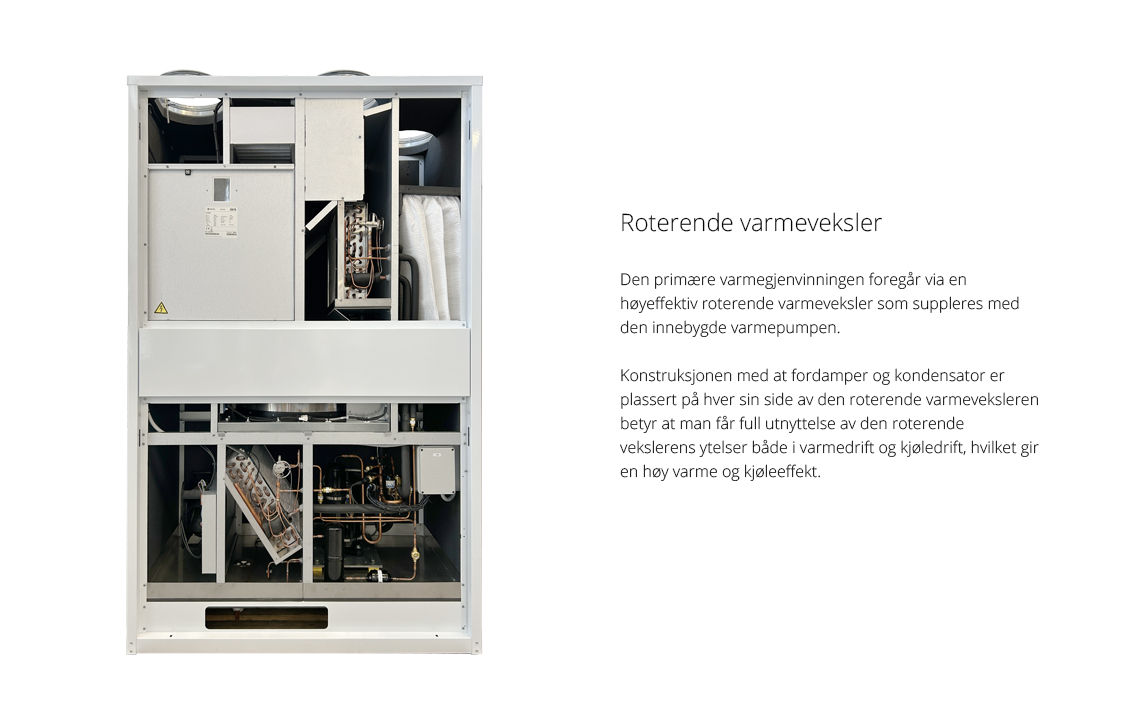

HCR 800T er en energieffektiv og stillegående ventilasjonsløsning som kombinerer en roterende varmeveksler med en integrert varmepumpe – for optimal komfort og effektiv varme- og kjølegjenvinning. Løsningen egner seg både for desentralisert og sentral ventilasjon, og passer spesielt godt til klasserom, møterom, kontorer, institusjoner, treningsrom og andre typer næringsbygg – samt større boliger.

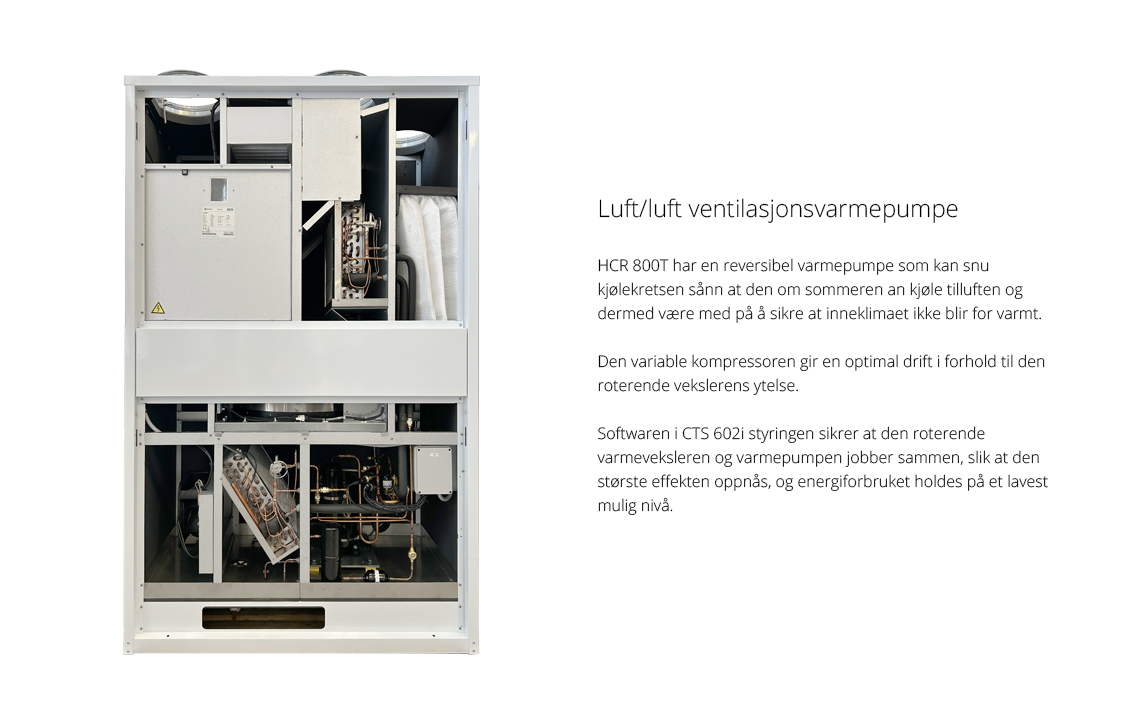

Varmepumpen har et reversibelt kjølekretsløp som gjør det mulig å justere tilluftens temperatur etter behov – enten det er behov for oppvarming eller kjøling. Det avanserte styringssystemet CTS602i sørger for intuitiv betjening og effektiv regulering av inneklimaet med lavt energiforbruk.

HCR 800T er utviklet med fokus på driftssikkerhet, enkel installasjon og brukervennlig vedlikehold. Enheten leveres med en hermetisk lukket kjølekrets og forhåndsfylt kjølemedium, noe som reduserer behovet for ekstra forberedelser. Med luftmengder opp til 1 000 m³/h oppfyller HCR 800T moderne krav til komfort og ventilasjon – både i næringsbygg og boliger.


Luftmengde (se prosjekteringsdata for SEL/SFP verdi)

Min : 0 m3/h
Max : 1000 m3/h
Dimensjoner (B x D x H) 1100 x 621 x 1890 mm
Vekt 205 kg
Platetype kabinett Aluzink stålplate, pulverlakkert hvit RAL9016
Opptatt effekt 2,3 kW (ventilatorer + kompressor)
Forsyningsspenning 1 x 230V + N, 50 Hz
Maks. fasestrøm 1 x 13 A
Kompressor Inverterstyret
Kjølemiddel kjølekrets R 410 A / 1,2 kg
Kondenseringskapasitet 2,5 l/h (25 °C / 70% RH, nominell luftmengde)
Kondensavløp PVC, Ø 20×1,5 mm
Filterklasse Uteluft: Posefilter ePM1 65% / Avtrekk: kassettfilter ePM10 50%
Kondensator/fordamper (HxB) 404 x 352 mm
Kanaltilkoblinger Ø250 mm
Tetthetsklasse DS/EN 1886 L2





Varmedata

Luftmengde 800 m3/h 1000 m3/h
Avtrekkstemperatur + 22 °C / 50% RH + 22 °C / 50% RH
Utetemperatur - 12 °C / 90% RH - 12 °C / 90% RH
Sorpsjonsveksler 10,98 kW 13,05 kW
Kondensator 2,43 kW 2,53 kW
Total varmeeffekt 13,41 kW 15,58 kW
Tilluftstemperatur 24,8 °C 21,8 °C
Kompressorens effektforbruk 0,56 kW 0,53 kW
Varme COP 23,9 29,4



Kjøledata

Luftmengde 800 m3/h 1000 m3/h
Avtrekkstemperatur + 24 °C / 60% RH + 24 °C / 60% RH
Utetemperatur +35 °C / 60% RH +35 °C / 60% RH
Sorpsjonsveksler 7,72 kW 8,6 kW
Fordamper 2,95 kW 3,53 kW
Total kjøleeffekt 10,67 kW 12,13 kW
Tilluftstemperatur 16,1 °C / 87% RH 20,1 °C / 86,1% RH
Kompressorens effektforbruk 1,04 kW 1,02 kW
Kjøle-EER 10,26 11,9

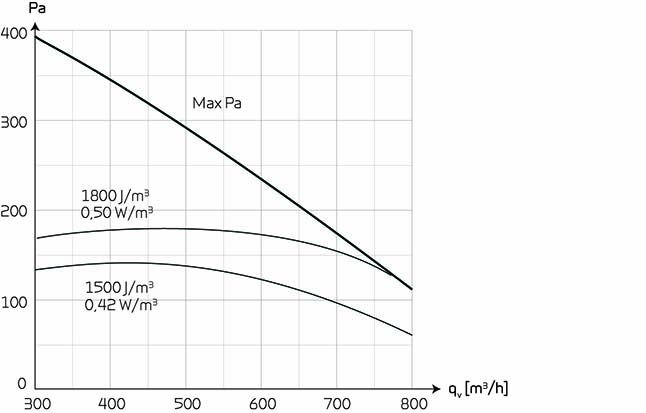

Kapasitet (sorpsjonsveksler)

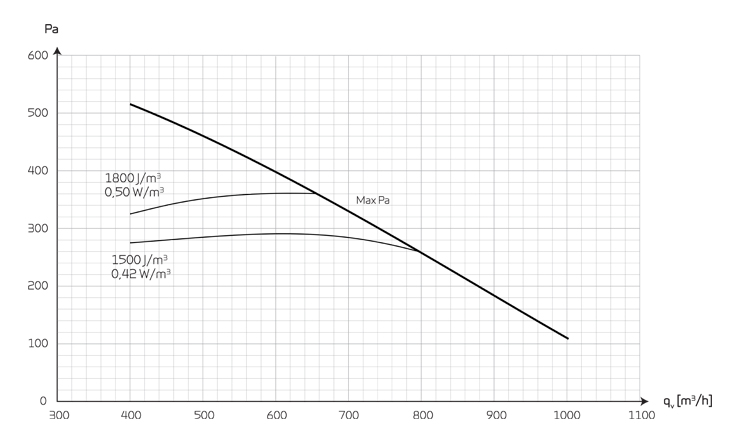

Maks Pa-kapasitet for standardaggregat, Pt ext som funksjon av qv for SFP-verdiene.

I henhold til EN 13053 gjelder dette for aggregat med filtre og uten varmebatteri.

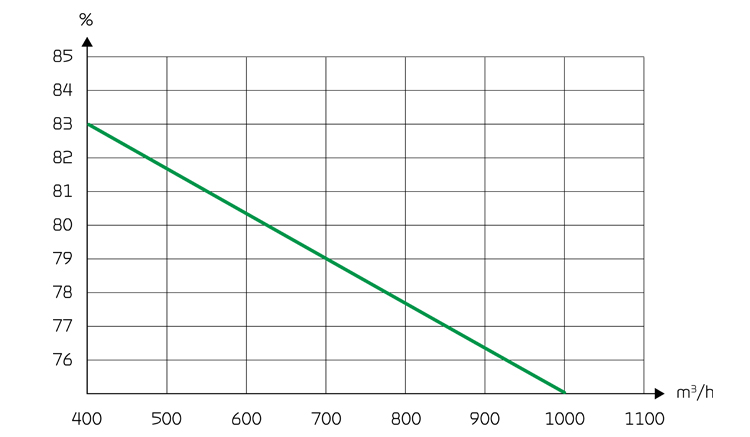

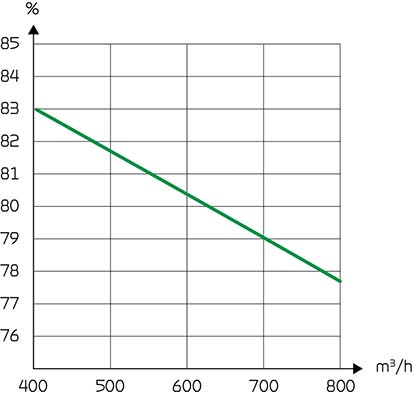

Temperaturvirkningsgrad

Temperaturvirkningsgrad for roterende varmevekslere i henhold til EN308 (tørr).

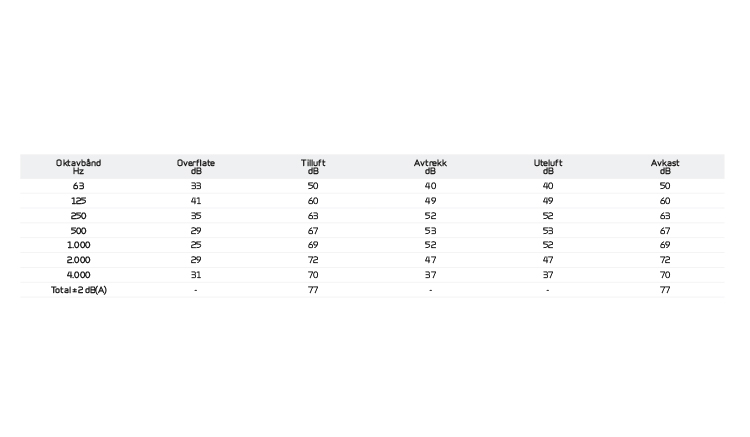

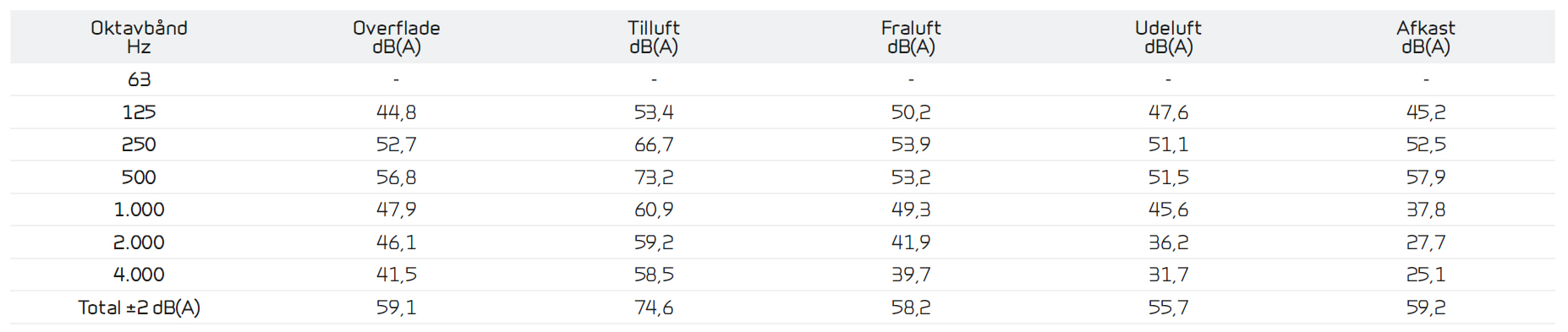

Lyddata

Lyddata er for qv = 800 m3/h og Pt ext = 250 Pa i henhold til EN 9614-2 for overflate og EN 5136 for kanaler.

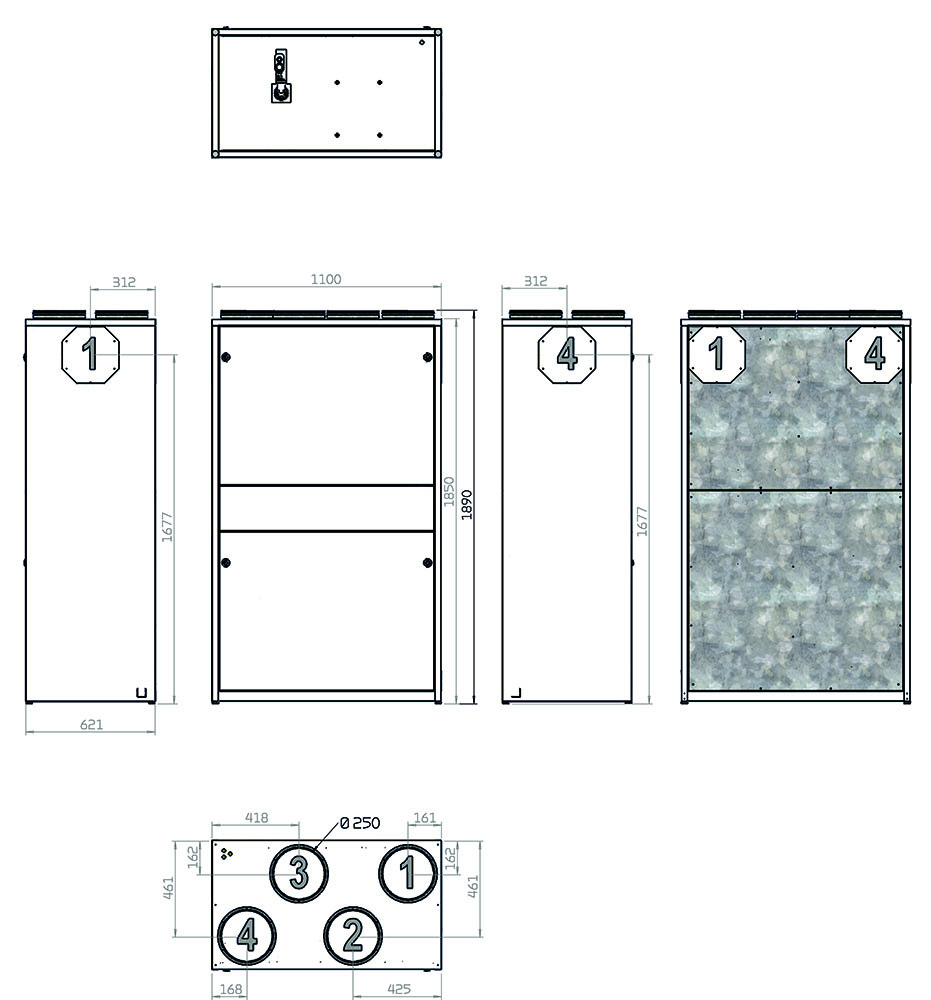

Målskisse for HCR 800T (Standard):

Alle mål er vist i mm.

1: Uteluft
2: Tilluft
3: Avtrekk
4: Avkastluft

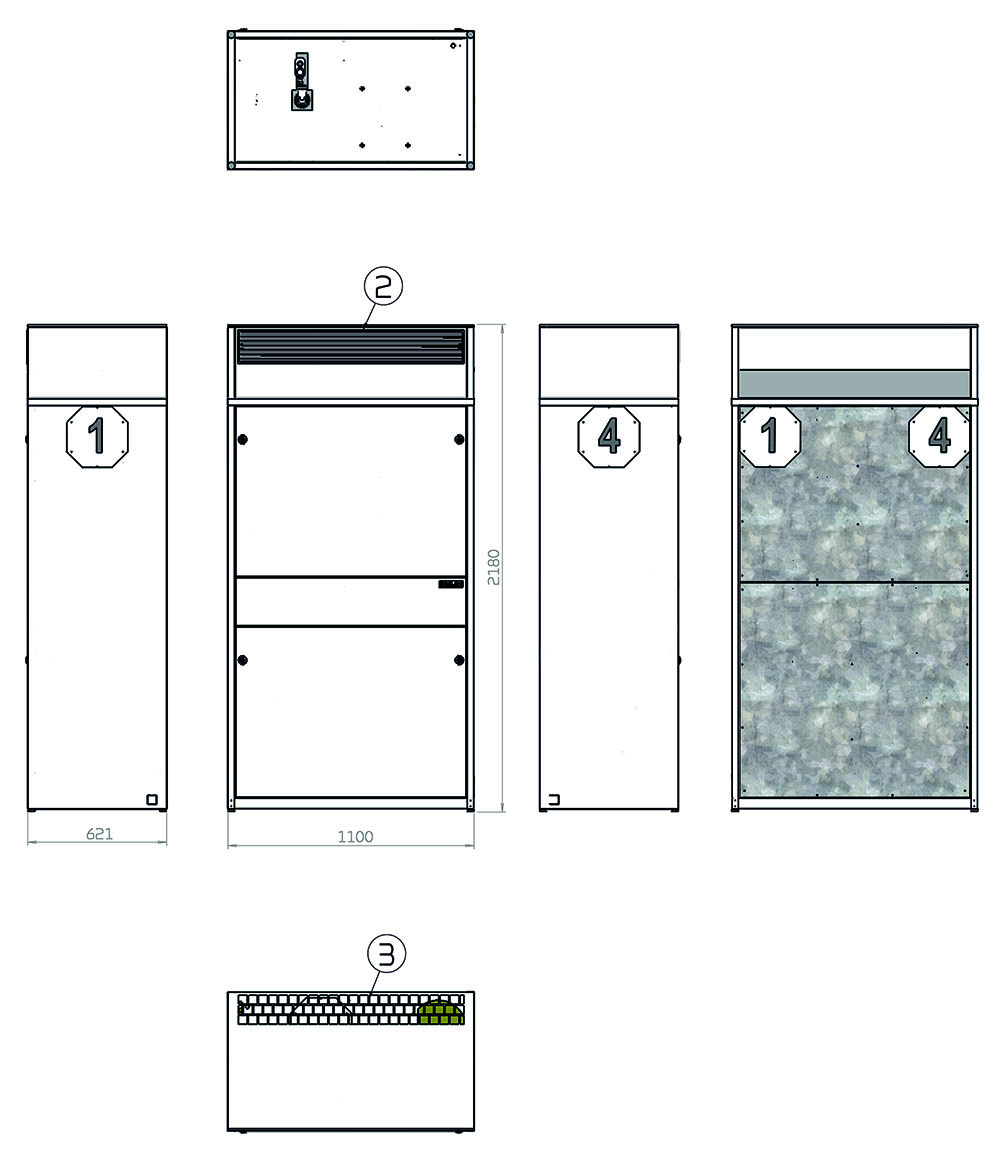

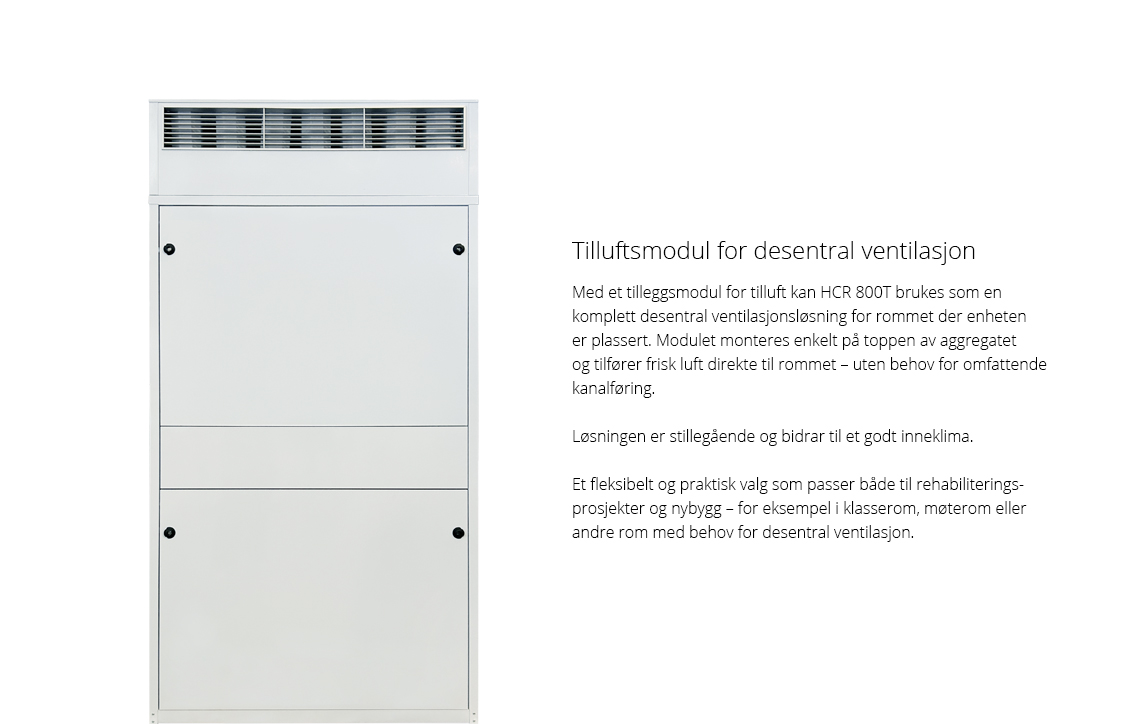

Målskisse for HCR 800T (med tilluftsmodul):



Alle mål er vist i mm.

1: Uteluft
2: Tilluft
3: Avtrekk
4: Avkastluft

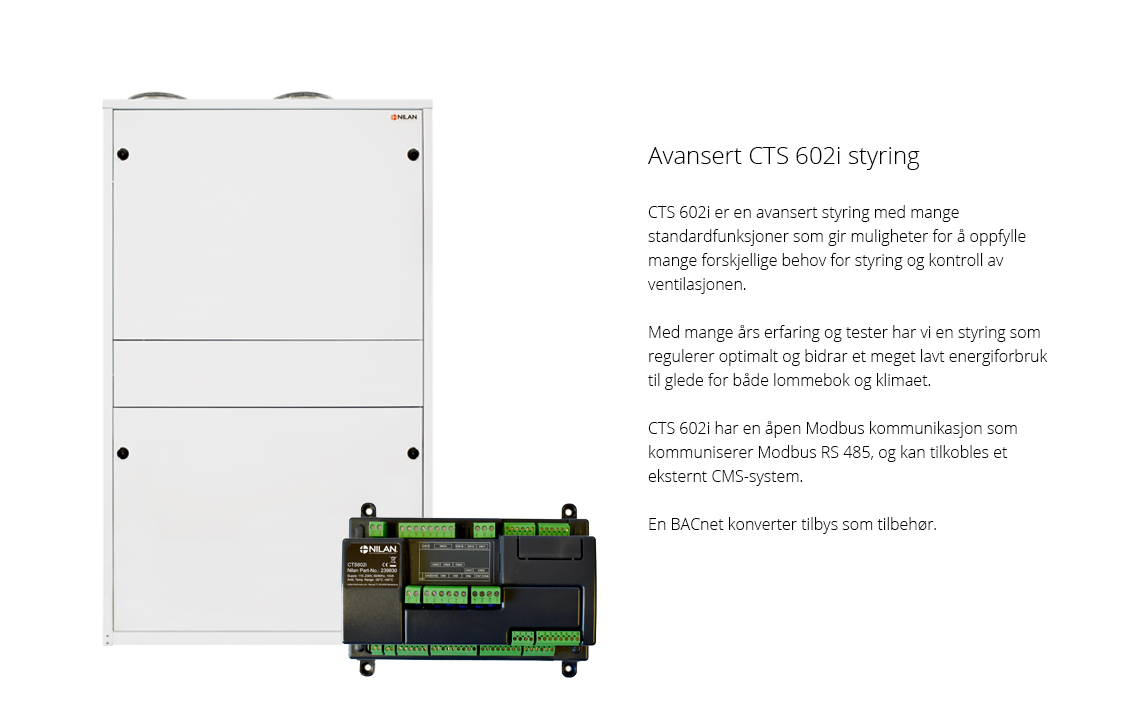

CTS602i styringen er en avansert styring for næringsanlegg med mange innstillingsmuligheter. Styringen leveres fra fabrikken med en grunninnstilling, som kan tilpasses driftsmessige ønsker og krav for å oppnå en optimal drift og utnyttelse av aggregatet.

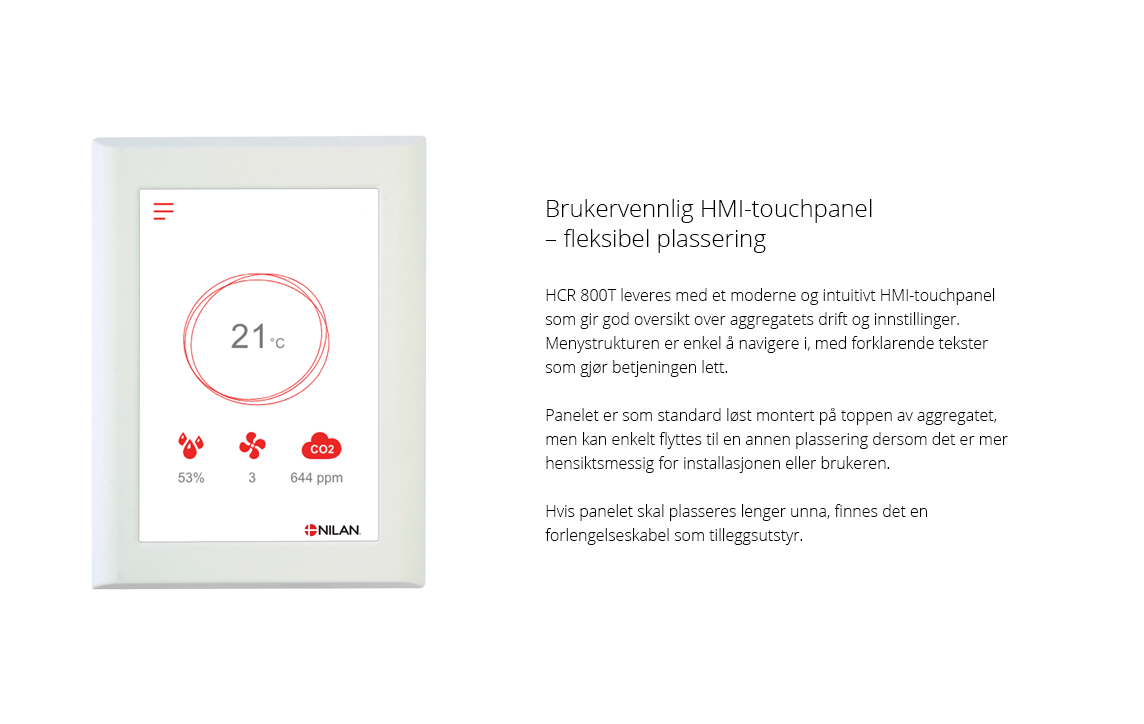

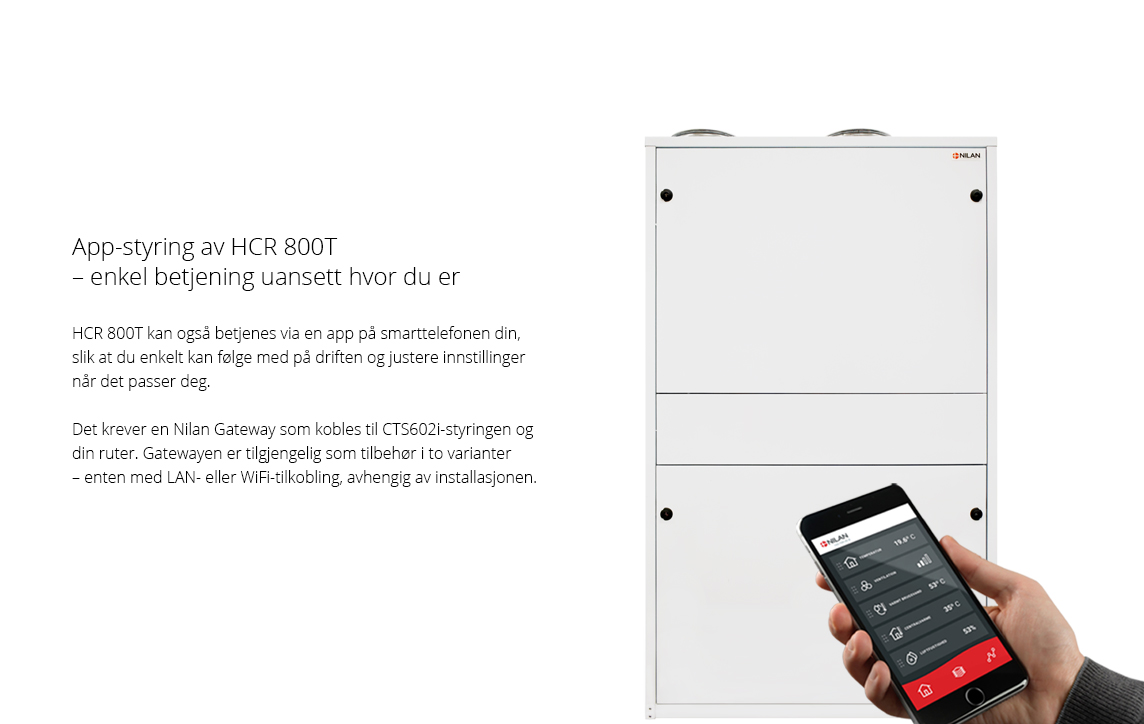

HMI Touch panelet gir god oversikt over aggregatets aktuelle drift, og har en menystruktur som er lett å finne frem i for både bruker og installatør. Det er mulig å velge mellom 2 forskjellige forsidebilder til hovedskjermen.

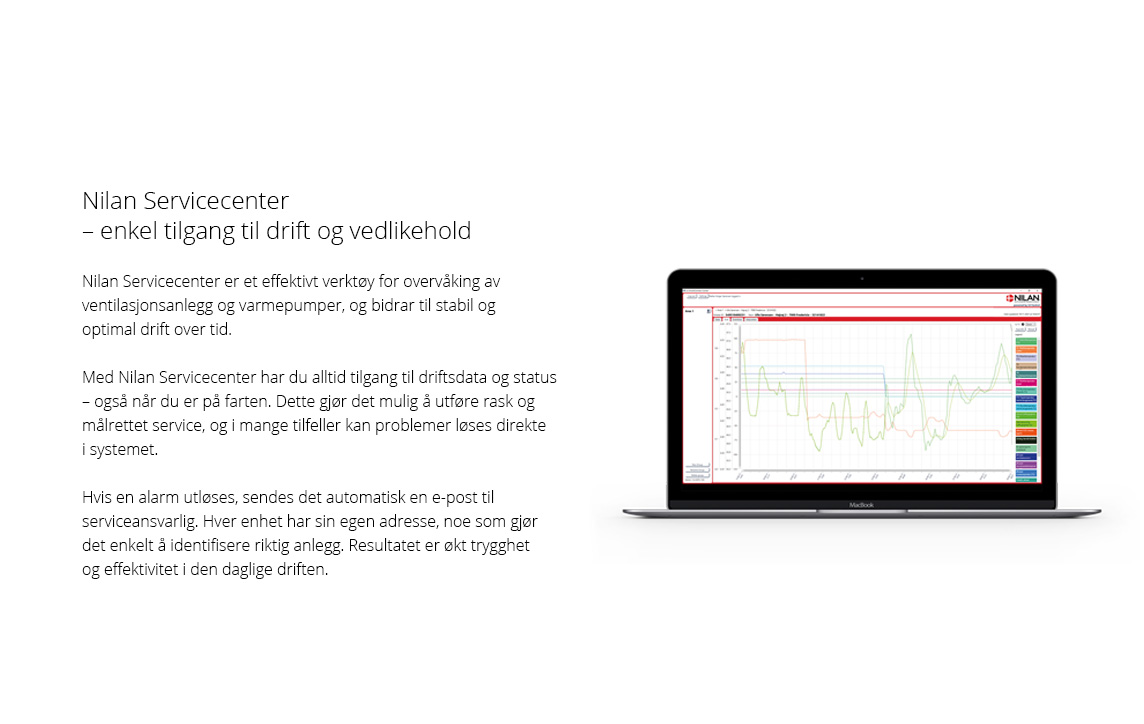

Ekstern kommunikasjon
CTS602i styringen har en åpen Modbus kommunikasjon, som kommuniserer Modbus RS 485 og kan kobles mot et eksternt CMS-system.

Funksjonsoversikt   +Standard
-Tilbehør
Alarmer Beskrivelse av feil med alarmer. Alarmlogg med de 16 siste alarmene. +
Felles alarm CTS602 styringen har et utgangssignal som aktiveres i tilfelle en alarm, og kan f.eks. kobles til en  ekstern automatikk.
Filtervakt Tidsstyrt filteralarm justerbar til 30/90/180/360 dager. +
Datavisning En oversikt over aktuell drift med f.eks. temperaturer, viftehastighet osv. +
Ukeprogram CTS602 styringen er utstyrt med 3 ukeprogrammer som kan stilles inn individuelt (fabrikkinnstilling OFF). +
Fuktstyring Gir mulighet for høyere eller lavere ventilasjon ved høy/lav luftfuktighet. -
Luftkvalitet Gir mulighet for å justere ventilasjonen etter luftens CO2-nivå. -
Vinter lav Forebygger lav fuktighet i boligen ved å aktivere lav ventilasjon ved lave utetemperatur. +
Temperaturregulering Mulighet for å styre aggregatets drift avhengig av romtemperaturen. +
Sommer-/vinterdrift Aggregatet kan tilpasses sommer- og vinterdrift.
Språk Det kan velges mellom mer enn 10 språk i betjeningspanelet. +
Brukernivåer Menyen i betjeningspanelet er inndelt i 3 brukernivåer: Bruker/Installatør/Fabrikk. +
Brukervalg 1 Gir mulighet for å overstyre driftstilstanden via et eksternt potensialfritt signal. +
EL-ettervarmebatteri Med et EL-ettervarmebatteri kan tillufttemperaturen styres, og aggregatet kan hjelpe til med oppvarming av boligen. -
Vann-ettervarmebatteri Med et vann-ettervarmebatteri kan tillufttemperaturen styres, og aggregatet kan hjelpe til med oppvarming av boligen. -
Frostsikring For å beskytte eventuell vannvarmer for frostsprengning, stoppes aggregatet og kommer med en alarm hvis temperaturen i vann-ettervarmebatteriet blir for lav. -
Luftskifte Trinnløs justering av fire ventilasjonstrinn. Tilluft og avtrekk kan innstilles individuelt. +
Avriming Temperaturbasert automatisk funksjon for avriming av varmepumpe dersom det har dannet seg is i den. +
Rom lav Sikkerhetsfunksjon. Hvis boligens varmesystem svikter, stopper ventilasjonsaggregatet, slik at det ikke er med på å kjøle boligen ytterligere ned. +
Ekstern brannautomatikk Ventilasjonsaggregatet kan kobles til ekstern brannautomatikk eller branntermostat, som gir signal til om aggregatet skal stoppe eller kan kjøre videre. +
Integrert brannautomatikk Ventilasjonsaggregatet kan leveres med integrert brannautomatikk som kan styre brann- og røykspjeld. -
Konstanttrykkregulering Det er mulig å installere konstanttrykkregulering på både avtrekk- og tilluftsiden. -
Forsinket oppstart Det er mulig å aktivere forsinket oppstart av viftene hvis anlegget f.eks. er utstyrt med stengespjeld. +
Gjenopprett inntillinger Det er mulig å lagre aktuelle innstillinger og deretter gjenopprette dem hvis brukeren har endret innstillingene på aggregatet. Det er også mulig å gjenoprette til fabrikkinnstilling. +
Manuell drift Det er mulig å teste forskjellige funksjoner manuelt. +
Modbus  Det er mulig å endre aggregatets Modbus-adresse. Fabrikkinnstilling er 30. +
Datalogg Det er mulig å logge aggregatets driftsdata hver 1 - 120 min. Alarmer vil bli loggført når de oppstår. +
Betjeningspanel Forsiden av betjeningspanelet viser aggregatets aktuelle drift. +

Ytterligere informasjon om alle funksjonene finnes i aggregatets Software- og Montasjeveiledning.



Tilbehør
